若你不在家中，當你的朋友打來電話時，該應答器會自動地將你的去處或聯絡電話告訴給你的朋友。該應答器安全可靠，并且不會受到忙音信號干擾。

?

工作原理

?

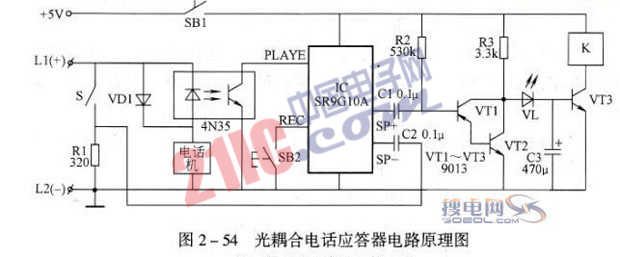

　　光耦合電話應答器的電路原理圖如圖2一54所示，其中SRG10A為10S語音錄放電路，接通電源按下SB2，通過其自帶的駐極體傳聲器（圖2-54中未繪出）錄入你要告訴朋友的信息。外出前按下SB1。靜態時，VT1、VT2組成復合管的集電極電壓VCE為0.65V左右，VL、VT3不導通。

　　當有電話打人時，電話機振鈴，負半周使光耦合器導通，PLAYE端接地（相當于一個負脈沖的下降沿觸發）而放音，一路單邊音頻信號經復合刮發大，使VT2的VCE升高，VL與VT3導通，繼電器K吸合，使用電阻器R1接通外線模擬摘機（電話機的直流電阻為300Ω左右）；另一路單邊音頻信號加在電話線的兩端，使你的朋友能聽到你事先錄入的聲音。當聲音播完后，電路恢復為靜態，繼電器釋放，相當于掛機。

?

元器件選擇

?

　　IC選用SR9Gl0A型l0s語音錄放電路。

　　VTl一VT3均選用9013型晶體管。

　　光耦合器選用4N35型。

　　其他元器件均無特殊要求，可按圖2-54所標型號及參數進行選用。
?
?
