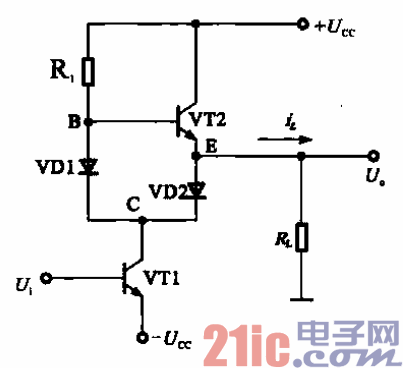

用二極管耦合的甲乙類輸出級電路如圖10-8所示。靜態時，調整VT1的偏置電路（圖中沒有畫出），

使輸出端E點對地直流電壓UE=o。VD1的正向壓降加在VT2的發射極和VD2上，使VT2處于微導通的

甲乙類工作狀態。

??? 當輸入信號U為正半周時．VT1的集電極電流增大，B點和C點對地電壓都下降。B點電壓下降使

VI2的發射極電壓下降而截止，C點電壓下降則使VD2完全導通。于是．RL、VD2、VT1和- Ucc形成通

路，電流屯自下而上流過RL形成輸出的負半周。因?yàn)镽L《Rt，所以VT1的集電極信號電流iCl—/L。當

輸入信號U為負半周時，/c減小，B點和C點電壓都升高。于是，VT2導通而VD2截止，+Ucc、VT2

和恥形成輸出信號的正半周。由此可見，VD2相當于一個閘門，閘門的開和合由輸入信號正負半周電壓

的變化來控制。在實際電路中．VT1和VT2 -般都采用復合管。
