傳感器電路數據采集電路

5通道低功耗可編程傳感器信號處理器AD7714和微處理器構成的隔離式數據采集系統電路

5通道低功耗可編程傳感器信號處理器AD7714和微處理器構成的隔離式數據采集系統電路
提問者：jfsdwer 地點：- 瀏覽次數：8909 提問時間：02-09 07:42
我有更好的答案
提 交
1條回答
highmagtech 02-16 00:30

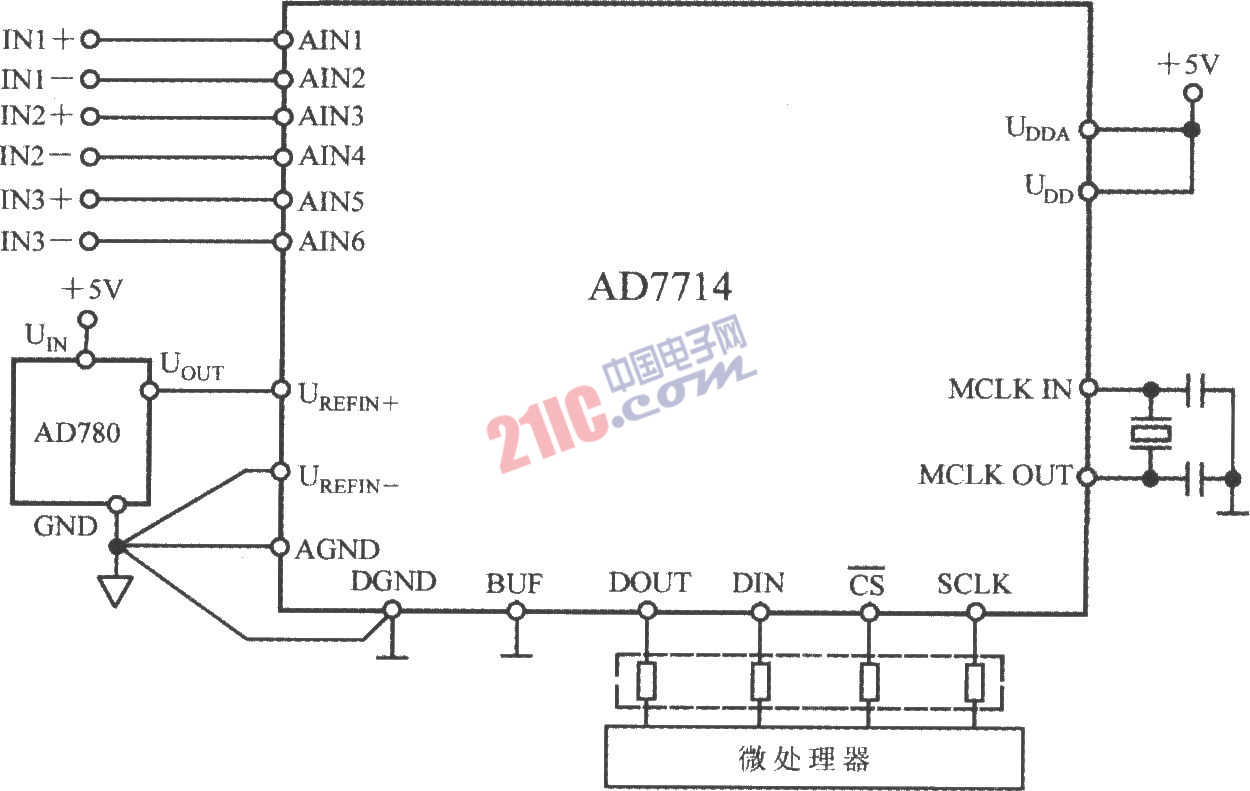

如圖所示為由5通道低功耗可編程傳感器信號處理器AD7714和微處理器構成的隔離式數據采集系統電路。AD7714適用于低功耗、窄帶寬、高分辨率的數據采集系統。其3線串行接口能使該數據采集系統僅用3個光耦合器便實現隔離。若AD7714模擬輸入端的輸入信號均為正極性，則整個系統可采用+3V或+5V單電源工作。

?

5通道低功耗可編程傳感器信號處理器AD7714和微處理器構成的隔離式數據采集系統電路

?

?
