帶二線串行接口智能溫度傳感器TCN75與89C51單片機的接口電路圖

帶二線串行接口智能溫度傳感器TCN75與89C51單片機的接口電路圖
提問者：hfgfsds 地點：- 瀏覽次數：12660 提問時間：07-30 01:53
我有更好的答案
提 交
1條回答
zhihuaczh 08-05 03:01

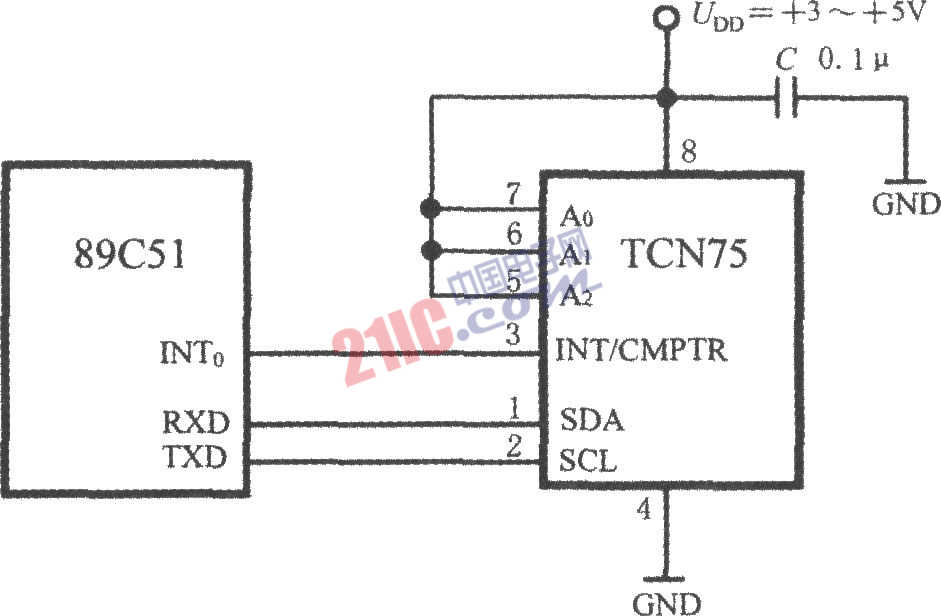

TCN75與89C51單片機的接口電路如圖所示。將TCN75的地址輸入端A2～A0均接上高電平UDD，設定地址碼為111。89C51通過軟件來實現片選功能。89C51的串行數據接收端(RXD)和串行數據發送端(TXD)依次接TCN75的SDA、SCL端。TCN75的中斷／比較信號接89C51的中斷端INT0。

?

?
