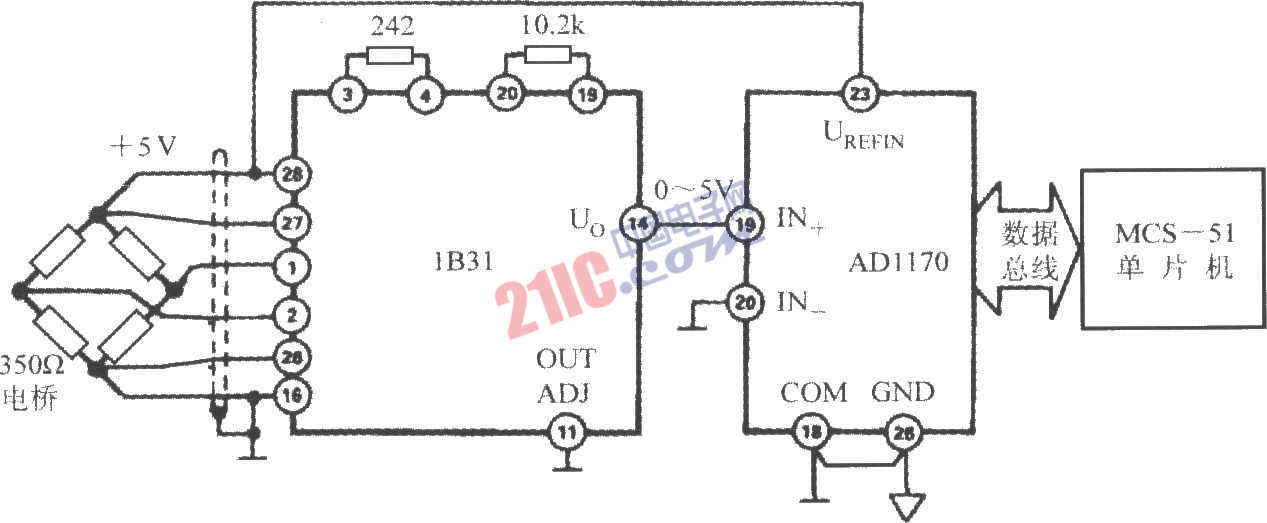

由1B31、18位A／D轉換器AD1170和MCS-51單片機構成的壓力變送器數據采集系統的電路如圖所示。將一只滿量程輸出電壓為10mV的壓力變送器接到1B31上，設定1B31的增益為500倍，輸出電壓范圍就是0～5V。激勵電壓設定為+5V，為了能進行比率運算，這個電壓還作為AD1170的基準電壓，通過初始化ECAL命令可將該電壓作為AD1170的滿量程輸入電壓，再通過周期性校準使A／D轉換器能跟隨基準電壓的變化，具有比率輸出特性。由于采用了低通濾波和A／D轉換技術，因此該系統具有很高的共模抑制比。利用單片機對AD1170進行初始化，還可消除因橋路不對稱而產生的固定失調電壓，這樣就不必再使用調零電位器(或用軟件)進行調零了。

?

?
