繼電器控制電路a

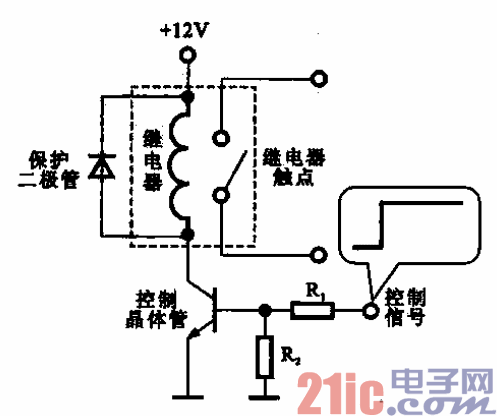

所示為繼電器控制電路。在微波爐里有很多開關，如開關接通就可以實現供電，開關斷開

就可以實現保護。在微波爐中還有很多的元器件需要控制，如電風扇、燈泡、食物轉盤、定時器等。

??? 在電路當中繼電器控制的信號大都屬于強信號，很多都是220 V的電壓。如果直接使用晶體管控制

開關，那么晶體管就要承受220 V高壓，這就必須使用耐高壓的晶體管和大功率晶體管。這不僅會使電路

的制作成本提高，而且檢修時的安全性也有所保證．因?yàn)榫w管的電壓高、電流大，就必然需要加散熱片，

散熱片就可能帶電，晶體管的三個腳也可能帶電，這樣就非常不安全。采用繼電器就可以實現用低壓信號

控制高壓信號。

??? 從圖中可以看到，在繼電器內有一個被制成電磁鐵的線圈，通電時電磁鐵會動作，從而帶動觸點開

合．觸點上的電壓和繼電器線圈是隔離的，所以控制繼電器線圈的電路中不會有高壓，非常安全。

??? 圖中左右兩個電路在結構上是相同的，只是所采用的控制晶體管不同，左側的電路使用的是NPN型

晶體管，右側的電路使用的是PNP型晶體管。PNP型晶體管和NPN型晶體管的極性不一樣，所以在采用

PNP型晶體管的電路中，電壓要加在PNP型晶體管的發射極，接地要接在繼電器這一端。宅的驅動信號

也與前面所講的(NPN型晶體管電路)相反，如果晶體管截止，電路中的控制信號是高電平，如果控制

信號出現低電平．晶體管就會導通，進而12 V就會流過繼電器，來控制繼電器觸點的接通或斷開。電路

中接PNP型的晶體管，所設計的保護二極管的極性也得反過來，因?yàn)榫€(xiàn)圈產生感應電動勢的極性也是變

的，在看電路圖時，要注意晶體管的型號．晶體管的型號不同，控制信號、電壓極性、保護二極管都是不

同的。
