繼電器控制電路b

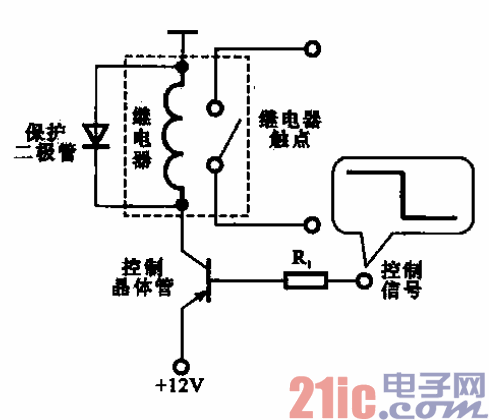

所示為繼電器控制電路。在微波爐里有很多開關，如開關接通就可以實現供電，開關斷開

就可以實現保護。在微波爐中還有很多的元器件需要控制，如電風扇、燈泡、食物轉盤、定時器等。

??? 圖11-60所示為摘機信號檢測電路，它由光電耦合囂PT2、PT3．龜阻器Rio、RJ2，電容器c9及和電

話機并聯的雙向二極管VD2組成。該電路用于檢測電話機是否摘機。光電耦合器由發光二極管和光敏三

極管組成，光敏三極管受發光二極管的光照射而導通。當電話機摘機時，電話機內的直流回路接通，由于

光電耦合器PT2、PT3的兩個發光二極管反向并聯，因此必有一個導遙。導通的發光二極管發出的光照射

到對應的光敏晶體管上，光敏晶體管導通，經驅動器IC3反相后，HS1（或HS2）輸出低電平，即表示摘

機狀態。當電話機掛機時，由于電話機內的直流回路不通，即使外線電路有直流電壓能構成回路，此時光

電耦合器PT2、PT3的發光二極管均不導通，與之對應的光敏晶體管也不導通，HS1或(HS2)輸出高電

平，即表示掛機狀態。
