光電耦合器組成的高壓穩壓電路圖

光電耦合器組成的高壓穩壓電路圖
提問者：asfszczgv 地點：- 瀏覽次數：3347 提問時間：05-30 20:30
我有更好的答案
提 交
1條回答
珠海易勝 06-02 14:16

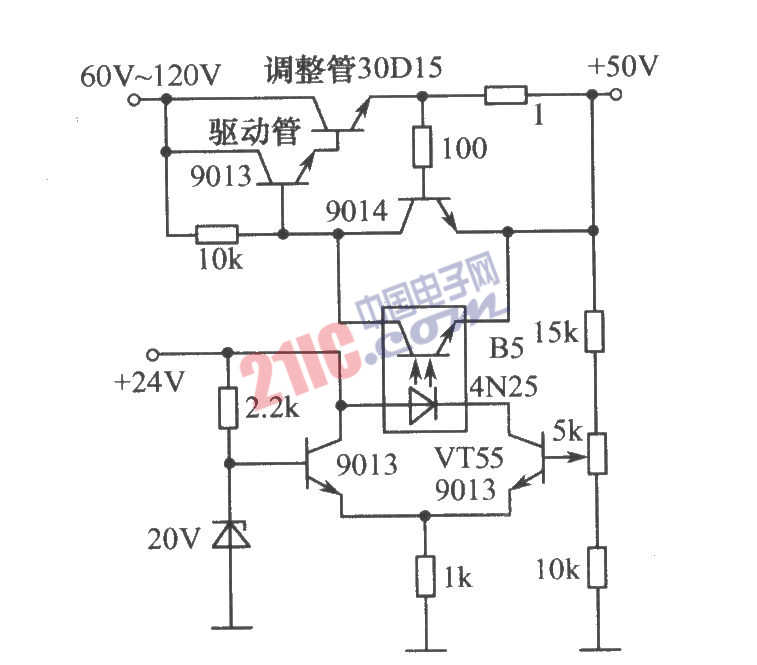

電路如圖所示。通常驅動管需采用耐壓較高的晶體管(圖中驅動管為9013)。當輸出電壓增大時，VT55的偏壓增加，B5中發光二極管的正向電流增大，使光敏管極間電壓減小，調整管be結偏壓降低而內阻增大，使輸出電壓降低；反之，使輸出電壓升高，從而保持輸出電壓的穩定。

光電耦合器組成的高壓穩壓電路圖

?

?
