白光LED可以采用串聯或并聯連接方式，這兩種解決方案各有優缺點。并聯方式的缺點是LED電流及亮度不能自動匹配。串聯方式保持固有的匹配特性，但需要更高的供電電壓。因白光LED的正向壓降為3～4V（典型值），無論是并聯方式還是串聯方式，大多數便攜式電子設備的電池電壓都不足以驅動LED，所以需要一個獨立電源供電。

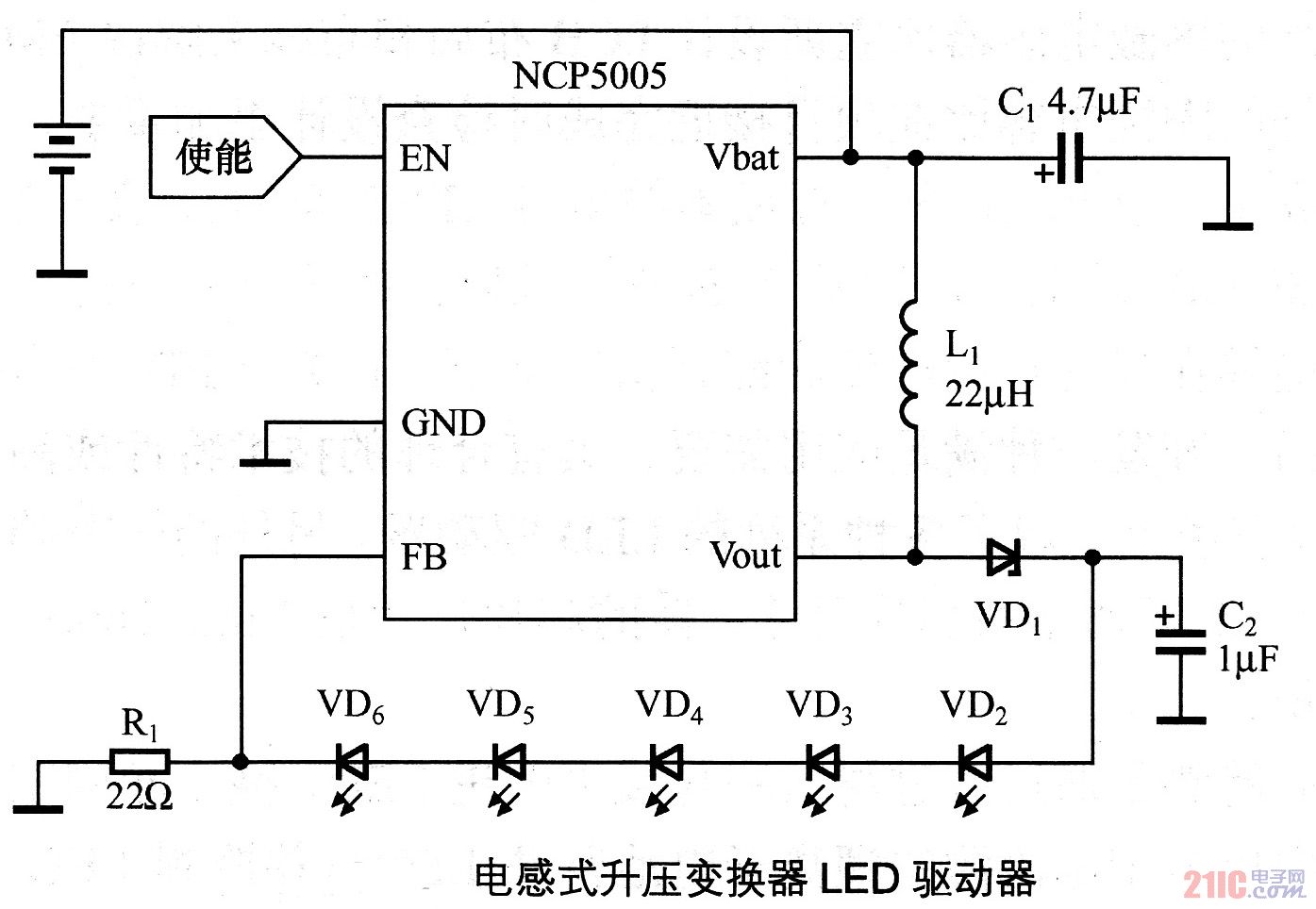

　　在串聯配置中，LED的數量受驅動器的最高電壓限制。若最高電壓為40V，在串聯配置中根據白光LED的正向電壓，這一最高電壓最多能夠驅動13只白光LED，驅動電流的范圍是連續狀態的10～350mA。這種配置的優勢是串聯的白光LED可以用單線傳輸電流；缺點則是當PCB空間受限時（特別是高功率時），銅導線上的電流密度是個問題，而且如果在串聯模式中一只白光LED發生故障，所有白光LED都將被關掉。但是，從設計角度看，如果有刀只白光LED，就要將電池電壓提升到n×Vp，所以必須采用升壓結構?？梢岳秒姼性_地監控電流斜率，從而限制了非受控瞬間電流產生的EMI。典型的升壓拓撲結構如圖所示。
