基于LT3468雙輸出升壓型LED驅動器的實用電路圖

基于LT3468雙輸出升壓型LED驅動器的實用電路圖
提問者：玫瑰十一朵玲玲 地點：- 瀏覽次數：11045 提問時間：06-22 10:30
我有更好的答案
提 交
1條回答
chunchristy 06-22 18:06

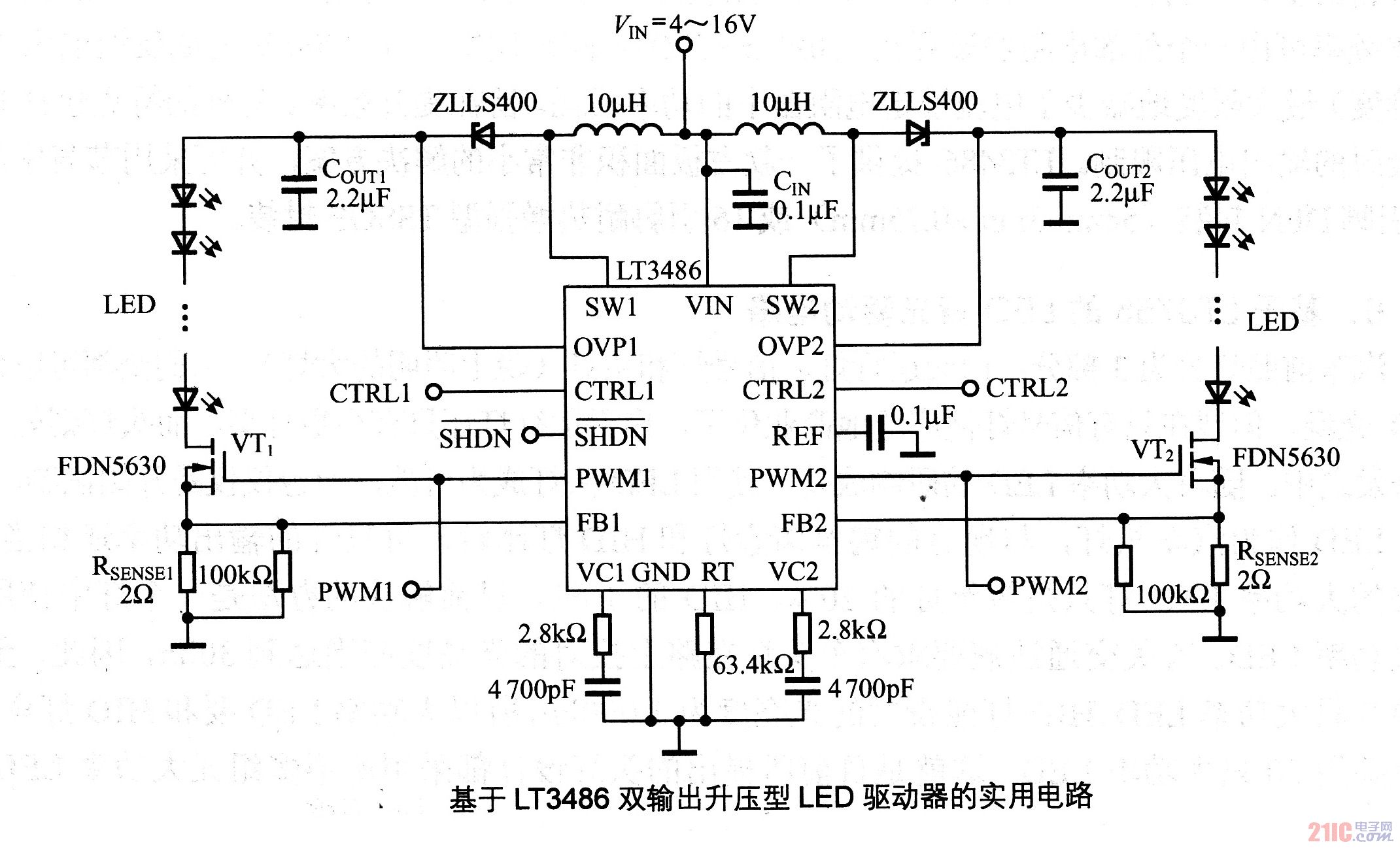

該電路是基于LT3486雙輸出升壓型LED驅動器的實用電路，它以100mA恒定電流驅動兩串LED，LED電壓高達36V。這個升壓型變換器用小的電壓檢測電阻與LED串和PWM調光MOSFET串聯，并具有高效率。在9～16V的蓄電池電壓范圍內，雙通道LED驅動器驅動由20只LED組成的兩個LED串，同時保持最高開關電壓低于該集成電路的42V額定值。
