光電電路led驅動電路boost電路

LT3468雙輸出升壓型LED驅動器的應用電路

LT3468雙輸出升壓型LED驅動器的應用電路
提問者：xinshengdianzi 地點：- 瀏覽次數：4110 提問時間：06-18 14:42
我有更好的答案
提 交
1條回答
加歡加歡 06-28 01:42

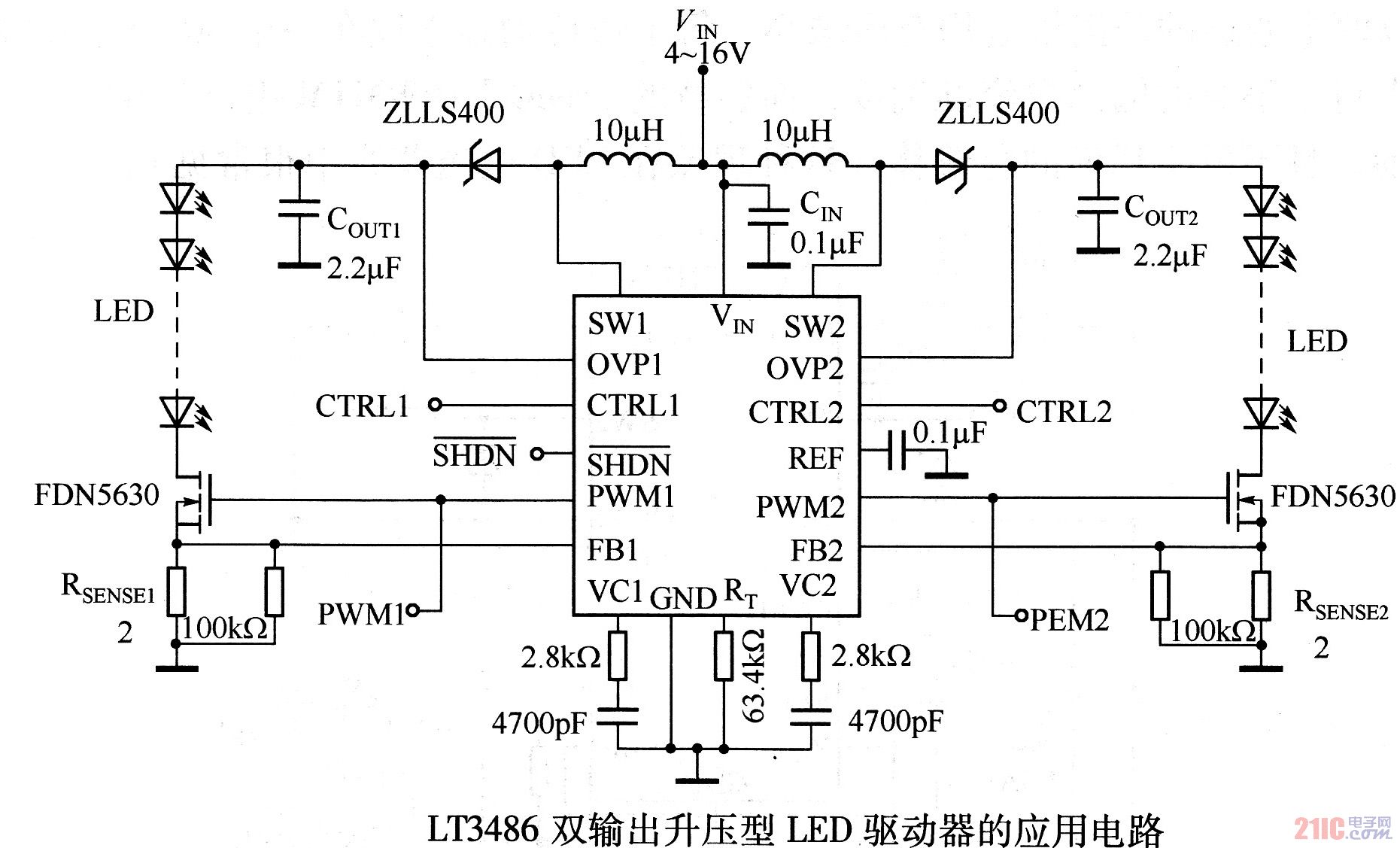

該電路是基于LT3486雙輸出升壓型LED驅動器應用電路，它以l00 mA恒定電流驅動兩串LED，LED電壓高達36V。這個升壓型變換器用小的電壓檢測電阻與LED串和用于PWM的調光MOSFET串聯，具有高效率。在整個汽車蓄電池電壓范圍內（9～16V）低于LED串的電壓。雙通道LED驅動器驅動20個LED組成兩個LED串，同時保持最高開關電壓低于該集成電路的42V額定值。
