光電電路led驅動電路boost電路

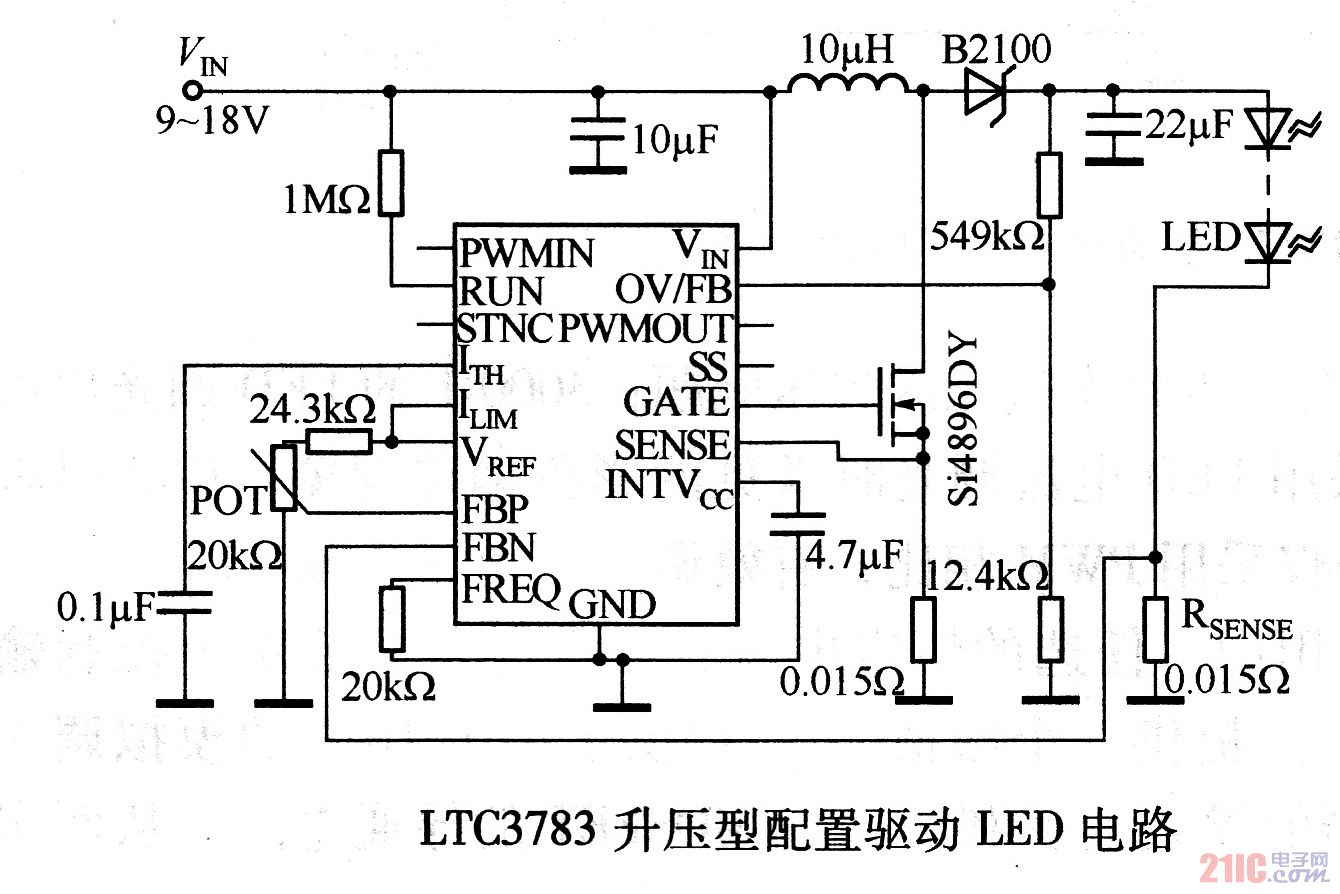

LT3783升壓型配置驅動LED電路圖

LT3783升壓型配置驅動LED電路圖
提問者：yinxuebaitou 地點：- 瀏覽次數：6391 提問時間：10-03 03:56
我有更好的答案
提 交
1條回答
60user86 10-08 10:04

該電路為采用LTC3783的升壓型配置，輸入電壓（9～18V）被提升至LED串所需的30～54V電壓。LED串可以包括12只串聯的彩色的700mA的LED，總共能夠提供高達38W的驅動功率。當輸入電壓為18V以及LED串端電壓為54V時，該電路所實現的功率效率可超過95％。不管采用什么樣的電路組件，這種高效率都能夠把溫升抑制在25°C以下。
