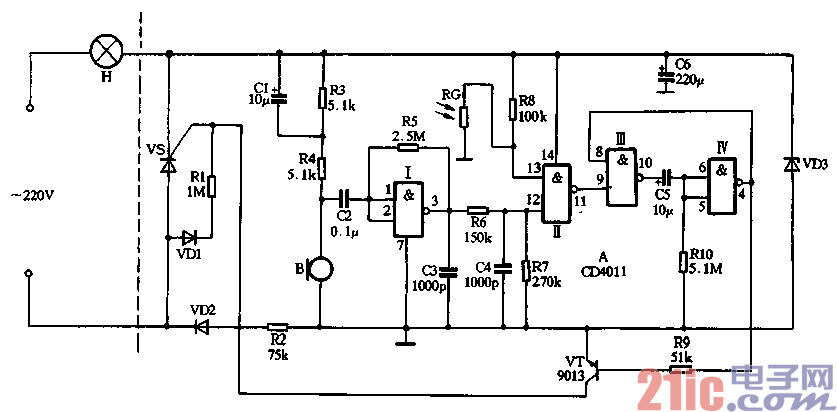

用CD4011數字電路制作的聲光雙控延遲節電燈電路見圖3-17所示，圖中虛線左部為

普通照明線路，右部即為聲光雙控延遲開關電路，可控硅vs構成照明開關的主回路，控制

回路由2輸入端四與非門CD4011構成。

??? 與非門I組成線性放大器，用來放大話筒B輸入的音頻信號。與非門II組成光控開關，

與非門III、Ⅳ組成單穩態電路。與非門的邏輯功能是：“見0出1，全l出O”。白天室內光

線較強，光敏電阻RO受光照射呈現低電阻，使與非門II -個輸入端13腳為低電平“0”，

輸出端II腳為高電平“l(fā)”，故9腳也為“l(fā)”。與非門Ⅳ兩個輸入端5、6腳因Rl0接地為

低電平“0”，所咀輸出4腳為“1”，8腳也為“1”。與非門III兩個輸入端都為“l(fā)”，輸出端

IO腳為“0”，電容c5兩端都為低電平無法充電，而三極管VT因基極電阻R9接高電半的

4腳，所以VT導通，vs的門極被VT接地而關斷，電燈不亮。由于13腳為低電平“o"，

所以不管其12腳電平如何變化，電子開關均被封歹E，電燈不可能被點亮。

??? 晚上，光敏電阻器RG無光照射呈現高電阻，其阻值遠大于R8，所以】3腳為高電平“l(fā)”，

這就為開燈提供了條件，但輸出端1 l腳的電平高低還要看12腳電平的情況。當有人走動時，

B拾取聲音信號經cz耦臺到與非門I進行放大，然后經R6向C4充電（充電時間常數極?。?

使12腳也變?yōu)楦唠娖健發”，根據與非門“全l出0”的邏輯關系．II腳輸出低電平“0”，9

腳也為“O”。由“見O出1”可知IO腳為“l(fā)”即10腳輸出高電平，經Rl0向c5充電。根

據電容兩端電壓不能突變的原理，5、6兩腳為“l(fā)”，故輸出端4腳為低電平“O”，VT截止，

可控硅vs的門板通過VD1和Rl獲得正向觸笈電流而開通，電燈H通電發光。約經30余

秒，c5充電完畢，5、6兩腳恢復低電平“O”，4腳輸出高電平“l(fā)”，VT尋通，vs失去觸

發電流，當交流電過零時即關斷，電燈熄滅。在穩態時，10腳為低電平“0”，c5可通過Rl0

放電，為下次開燈作延遲準備。

??? VD2、VD3、R2和C6組成電阻降壓半波整流穩壓線路，輸出6V左右直流電，供集成

電路用電。

?
