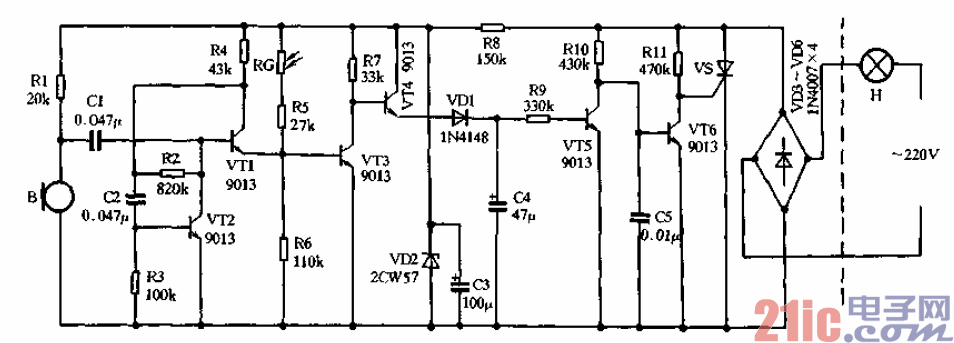

聲、光雙控延遲節電燈的電路見圖1-51所示。圈中虛線右部為普通照明線路，左部即

為聲、光雙控延遲節電燈控制電路，由圖可見它與普通開關一樣對外僅兩個引出端子即單線

進出，因此它可以直接取代普通開關而不必更改室內原有的照明線路。

VD3～VD6組成橋式整流電路，經R8降壓限流，VD2穩壓C3濾波輸出約9V直流電

壓供三極管VT1～VT4用電。白天光敏電阻器RO在室內自然光線照射下呈低電阻，VT3處

于導通狀態，VT4截止。此時04上無電壓，VT5截止，VT6導通，可控硅vs的門極與陰極

被VT6短接，所以vs關斷，電燈H不會點亮。晚上，RO因無光線照射呈高電阻，但由于

R2的偏置作用使VTI導通，VT1發射極電流流入VT3基極，使rr’3仍處于導通狀態，所

以在安靜狀態時，電燈仍不會被點亮。

??? 當樓梯上有人走動，其腳步聲或談話聲經話筒B拾取后，就輸出相應電信號經Cl送至

vri放大，放大后音頻信號一方面由VTI發射極注入到VT3的基極，另一方面由VTI集

電極輸出經C2耦合到r[2的基極，該信號經VT2放大由其集電極輸出再次送入到VT1基

極。由此可見，VT1與VT2組成正反饋式音頻放大器，它具有極高的電路增益．因而使電

路有很高的聲控靈敏度，這正是本電路設計的巧妙所在。由于VT3基極有很強的音頻信號

輸入，其信號的負半周使VT3退出導通態，進入放大狀態甚至截止狀態。VT3集電極電位

上升，VT4導通，9V直流電壓經VT4、VDI向C4迅速充電，并經R9使VT5導通、VT6

截止，解除對可控硅vs門極的封鎖，vs門極由Rll獲得正向觸發電流，vs開通，電燈就

點亮發光。電燈點亮后，自身光線雖然使RG變成低電阻，使VT3導通封鎖，但由于C4已

充滿了電荷，C4通過R9向VT5發射結放電，使VT5仍能保持導通態，所以電燈能繼續點

亮。當C4放電完畢，VT5截止，VT6導通，vs關斷，電燈熄滅。如果再次有聲響，電燈

又能點亮。電燈每次點亮的延遲時間主要由R9、C4的放電時間常數決定，圖示數據約為30s。

白天，因VT3封鎖，再大的聲響都不會使電燈點亮。
