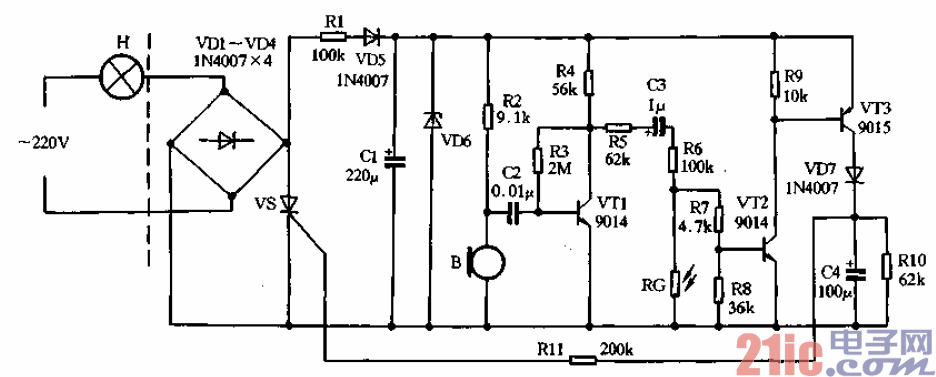

光控電路主要由光敏電阻器RG等組成，白天RG受光照射呈低電阻，使三極管VT2基

極電位變低而截止，PNP型管VT3也隨之截止，電容C4兩端無電壓，vs困無觸發電壓而

處于關斷狀態，電燈H不會被點亮。

??? 夜間因無光線照射RG．RG呈高電阻，從而解除對三極管VT2的封鎖，為VT2工作

提供條件。此時若有聲響被話筒B接收，聲波信號首先經三極管VT1放大，然后經R5與

C3輸出，使得VT2的基極電位升高，VT2、VT3隨之導通，正電源就通過VT3、VD7向

電容C4充電，使C4兩端電壓升高，當升至可控硅vs的觸發電平時，vs就由關斷態翻轉

進入導通態，由VDI～VD4、vs組成的開關主回路就有較大電流通過，故燈泡H就通電發

光。vs開通后，vs兩端電壓跌落，VTI～VT3均轉為截止態，此時C4儲存的電荷將通過

電阻Rl0泄放，使C4兩端電壓逐漸下降，當降至vs門極的觸發電平，vs在交流電過零

時即關斷，電燈H隨之熄滅。若環境再有響聲，電燈H可再次被點亮。
