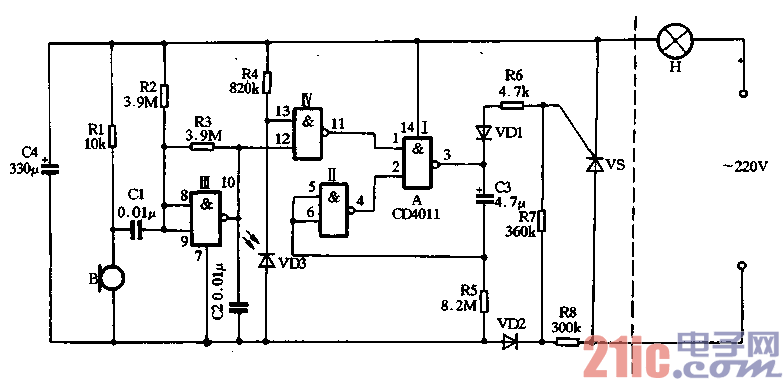

本電路主要采用一塊2輸入端四與非門數字集成電路，其中與非門III組成話筒放大器

電路；與非門Ⅳ組成光控和放大信號的“與門”控制i與非門I和與非門II組成單穩態延遲

控制電路。整個電路所用電源由電阻R8降壓、VD2半波整流、電容C4濾波供給。

??? 靜態時，與非門ⅡI的輸入端因R2接正電源，故輸出端lo腳為低電平，與非門Ⅳ12腳

的邏輯“O”使得不論l3腳是白天的邏輯“O”還是黑夜的邏輯“1”，其輸出端11腳總是輸

出邏輯“1”。與非門II輸入端5、6腳的邏輯“0”，使輸出端4腳輸出邏輯“1”，所以此時

與非門I的兩個輸入端l、2腳均為邏輯“l(fā)”，輸出端3為邏輯“O”。當交流電為正半周（即

上正下負）時，可控硅vs無導通條件而截止，此時交流電經VD2半波整流為電路提供電

源。當交流電為負半周（即上負下正）時，電阻R8、R7串聯為vs提供觸發電流，由于靜

態時3腳輸出邏輯“O”，正向電流經R7、R6、VD1和與非門I的3腳入地，vs門極處于

低電平，vs關斷，所以燈H不亮。

??? 當話筒B接收到環境聲波信號后就輸出相應電信號，此信號經cl耦合，送至與非門III

的輸入端8、9兩腳，放大后信號由IO腳輸出。當音頻信號的正半周蜂值超過與非門Ⅳ的閩

值電平時，與非門Ⅳ翻轉．II腳輸出邏輯“0”（設此時環境為黑暗，13腳為邏輯電平“1”），

所以與非門I的3腳輸出邏輯“l(fā)”，二極管VDI截止，vs就由R7獲得觸發電流而開通，

燈H點亮發光。與此同時，3腳的高電平通過電容C3的耦合使與非門II的輸入端5、6兩

腳也為高電平，所以輸出端4腳輸出邏輯“O”，并直接加到與非門I的2腳。此時即便是10

腳的電平隨音頻己發生變化，使與非門I的1腳為邏輯“l(fā)”，但由于2腳為邏輯“O”就保

證了3腳輸出邏輯“l(fā)”，所以燈H仍能保持點亮狀態。在燈亮的同時，3腳的高電平就通過

R5向電容C3充電，使電容兩端電壓不斷升高。所以與非門I1的輸入端5、6兩腳電平不斷

隨之降低，當電平低于與非門輸入閩值時，4腳便輸出邏輯“l(fā)”，若此時環境已無聲音，1

腳也為邏輯“l(fā)”，則3腳輸出邏輯“O”，可控硅vs關斷，燈H熄滅。若環境再次有聲音，

燈可以再次點亮。燈點亮的持續時間主要由R5與C3的充電時間常數決定。

??? R4與光電二極管VD3組成光控電路，夜間VD3呈高電阻，使13腳為高電平“l(fā)”，這

時與非門Ⅳ的輸出端II腳電平高低只取決于12腳的電平變化，也就是說只取決于環堍有無

聲音而決定。白天，VD3呈低電阻，使13腳處于邏輯“0’’，從而封鎖了與非門Ⅳ，使可控

硅vs不受環境聲音控制，燈H始終不會點亮。
