供電耦合器與PLC的接口電路

供電耦合器與PLC的接口電路
提問者：jingshan8366 地點：- 瀏覽次數：5906 提問時間：02-26 15:16
我有更好的答案
提 交
1條回答
dualxu 02-27 13:44

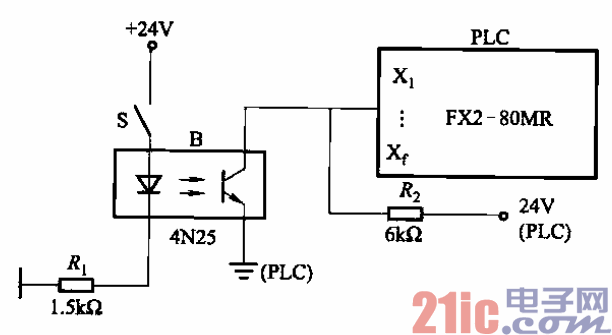

必要時，可以在PLC等輸入點外增設一級光電耦合器來保護PLC等電子器件，如圖

所示。這樣，一旦有高電壓侵入電路，保護級光電耦合器被擊穿，然后像更換熔絲一

樣方便地更換光電耦合器即可。
