電子電路plc編程入門

PLC內部電路的直流輸入電路

PLC內部電路的直流輸入電路
提問者：wang21cj 地點：- 瀏覽次數：10971 提問時間：12-17 04:25
我有更好的答案
提 交
1條回答
aslkmdsa 12-21 22:44

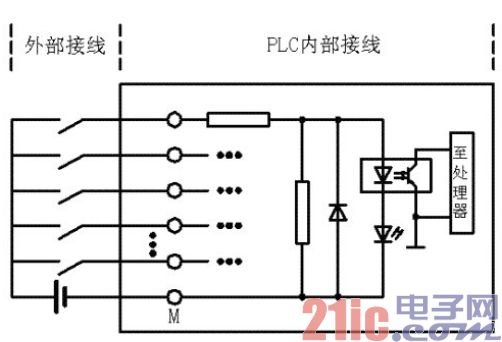

圖為直流輸入電路的一種形式(只畫出一路輸入電路)。當圖中外部線路的開關閉合時，PLC 內部光耦的發光二極管點亮，光敏三極管飽和導通，該導通信號再傳送給處理器，從而CPU 認為該路有信號輸入;外界開關斷開時，光耦中的發光二極管熄滅，光敏三極管截止，CPU 認為該路沒有信號。


PLC內部電路常見的幾種形式

圖 直流輸入電路
