模擬電路otl電路

OTL膽機放大器制作

OTL膽機放大器制作
提問者：涸皓云漢芯城 地點：- 瀏覽次數：2901 提問時間：06-12 10:16
我有更好的答案
提 交
1條回答
胡政鵬測試12 06-15 16:53

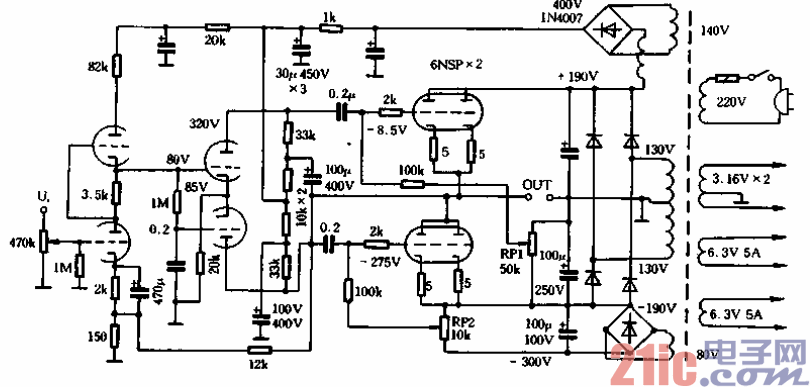

6N5P為輸出阻抗400多歐的低內阻管，用作并聯推挽，其輸出阻抗為單管的一半，再將

雙三板管并聯使用，阻抗將進一步降低，故可免去輸出變壓器口采用雙電源供電及合理的偏

置調整，可免去輸出電容，整機電路如圖1-33所示。

??? 圖中給出了各級間的工作電壓o RPl. RP2置最大阻值，用于調整末級屏流及中點輸出。

將萬用表置1V擋分別測上下管的5,(!電阻兩端電壓，調RP1、RP2使電阻兩端降為0.2V．
