MSP430FR263x 和 MSP430FR253x 是用于電容式觸控感應的超低功耗 MSP430? 微控制器，采用CapTIvate 觸控技術，適用于按鈕、滑塊、滾輪及接近性 應用。采用 CapTIvate 技術的 MSP430 MCU 提供市面上最高集成度和自主性的電容式觸控解決方案，具有高可靠性和抗噪能力以及最低功耗。TI 的電容式觸控技術支持在同一設計方案中同時使用自電容式和互電容式電極，最大限度地提高了靈活性。采用 CapTIvate 技術的 MSP430 MCU 可以穿透厚玻璃、塑料外殼、金屬和木材，在惡劣的環境（包括潮濕、油膩和臟污環境）中工作。

TI 電容式觸控感應 MSP430 MCU 由一套全面的硬件和軟件生態系統進行支持，并配套提供參考設計和代碼示例，協助用戶快速開展設計。開發套件包括 MSP-CAPT-FR2633 CapTIvate 技術開發套件。TI 還提供免費的軟件，如 CapTIvate 設計中心，工程師可以在其中 借助 方便易用的 GUI 和 MSP430Ware? 軟件以及包括 CapTIvate 技術指南在內的全面文檔快速進行應用開發。

TI 的 MSP430 超低功耗 (ULP) FRAM 微控制器平臺將獨特的嵌入式 FRAM 和全面的超低功耗系統架構相結合，從而使系統設計人員能夠在降低能耗的同時提升性能。FRAM 技術將 RAM 的低能耗快速寫入、靈活性和耐用性與閃存的非易失性相結合

• CapTIvate 技術 – 電容式觸控

• CapTIvate 設計中心 PC GUI 允許工程師對電容按鈕進行實時設計和調試，無需編寫代碼

• 存儲于 ROM 中的 CapTIvate 軟件庫為客戶應用提供充足的 FRAM

• 觸摸喚醒模式下的電流 < 0.9μA/按鈕，其中電容測量和觸控檢測由硬件狀態機完成，同時 CPU 處于休眠狀態

• 觸摸喚醒狀態機支持在 CPU 休眠過程中進行電極掃描

• 用于環境補償、濾波和閾值檢測的硬件加速

• 多達 16 個自電容式電極和 64 個互電容式電極

• 在同一設計中混合使用自電容式電極和互電容式電極

• 支持多點觸控功能

• 寬電容檢測范圍；0 至 300pF 寬電極范圍

• 提高了針對電力線、射頻 (RF) 及其他環境噪聲的抗擾度

• 內置擴展頻譜、自動調整、噪聲濾除和消抖算法

• 提供可靠的觸控解決方案，具有 10V 均方根 (RMS) 共模噪聲、4kV 電快速瞬變以及 15kV 靜電放電，符合 IEC?61000-4-6、IEC-61000-4-4 和 IEC?61000-4-2 標準

• 通過降低 RF 輻射簡化電氣設計

• 支持金屬觸控和防水設計

• 四路同步快速電極掃描

• 支持點數超過 1024 的高分辨率滑塊

• 30cm 接近度感測

• 性能

• 可靠性

• 靈活性

• 低功耗

• 易于使用

• 嵌入式微控制器

• 16 位精簡指令集 (RISC) 架構

• 支持的時鐘頻率最高可達 16MHz

• 寬電源電壓范圍：1.8V 至 3.6V (1)

• 優化的超低功耗模式

• 平均電流為 1.7μA/按鈕（典型值）（16 個自電容式按鈕，8Hz 掃描）

• 平均電流為 1.7μA/按鈕（典型值）（64 個互電容式按鈕，8Hz 掃描）

• 激活模式：126μA/MHz（典型值）

• 待機電流

• 采用 32768Hz 晶振的 LPM3.5 實時時鐘 (RTC) 計數器：730nA（典型值）

• 關斷電流 (LPM4.5)：16nA（典型值）

• 超低功耗鐵電 RAM (FRAM)

• 高達 15.5KB 的非易失性存儲器

• 內置錯誤修正碼 (ECC)

• 可配置的寫保護

• 對程序和常量數據統一進行存儲

• 1015 寫入周期持久性

• 抗輻射和非磁性

• 鐵電隨機存取存儲器 (FRAM) 與靜態隨機存取存儲器 (SRAM) 之比高達 4：1

• 智能數字外設

• 兩個定時器，每個定時器具有三個捕捉/比較寄存器 (Timer_A3)

• 兩個定時器，每個定時器具有兩個捕捉/比較寄存器 (Timer_A2)

• 4 個 16 位定時器

• 一個與 CapTIvate?技術相關的 16 位定時器

• 一個僅用作計數器的 16 位 RTC

• 16 位循環冗余校驗 (CRC)

• 增強型串行通信

• 兩個增強型通用串行通信接口(eUSCI_A) 支持通用異步收發器 (UART)、紅外數據通信 (IrDA) 和串行外設接口 (SPI)

• 一個 eUSCI (eUSCI_B) 支持 SPI 和 I2C

• 高性能模擬

• 1.5V 內部基準電壓

• 采樣與保持 200ksps

• 8 通道 10 位模數轉換器 (ADC)

• 時鐘系統 (CS)

• 室溫下的精度為 ±1%（具有片上基準）

• 片上 32kHz RC 振蕩器 (REFO)

• 帶有鎖頻環 (FLL) 的片上 16MHz 數字控制振蕩器 (DCO)

• 片上超低頻 10kHz 振蕩器 (VLO)

• 片上高頻調制振蕩器 (MODOSC)

• 32kHz 外部晶振 (LFXT)

• 可編程 MCLK 預分頻器（1 至 128）

• 通過可編程預分頻器（1、2、4 或 8）從 MCLK 獲得的 SMCLK

• 通用輸入/輸出和引腳功能

• 共計 19 個 I/O（采用 TSSOP-32 封裝）

• 16 個中斷引腳（P1 和 P2）可以將 MCU 從低功耗模式下喚醒

• 開發工具和軟件

• CapTIvate 設計中心 – 代碼生成、GUI 定制、實時調試

• 易于使用的生態系統

• 自由的專業開發環境

• 12KB ROM 庫包含 CapTIvate 觸控程序庫和驅動程序庫

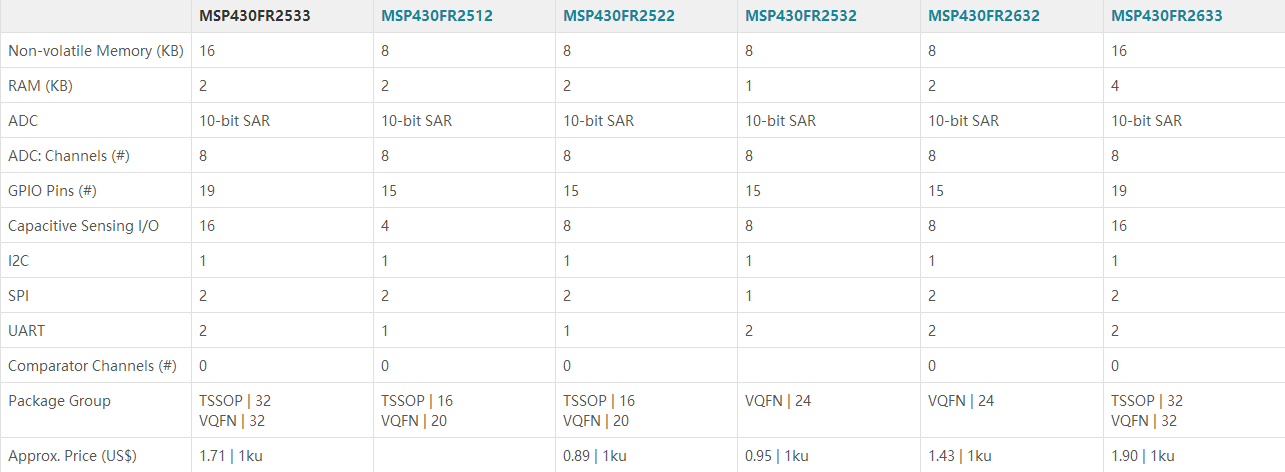

• 系列成員（另請參閱器件比較）

• MSP430FR2633：15KB 程序 FRAM + 512B 信息 FRAM + 4KB RAM
  多達 16 個自電容式傳感器或 64 個互電容式傳感器

• MSP430FR2533：15KB 程序 FRAM + 512B 信息 FRAM + 2KB RAM
  多達 16 個自電容式傳感器和 16 個互電容式傳感器

• MSP430FR2632：8KB 程序 FRAM + 512B 信息 FRAM + 2KB RAM
  多達 8 個自電容式傳感器和 16 個互電容式傳感器

• MSP430FR2532：8KB 程序 FRAM + 512B 信息 FRAM + 1KB RAM
  多達 8 個自電容式傳感器和 8 個互電容式傳感器

• 封裝選項

• 32 引腳：超薄型四方扁平無引線 (VQFN) 封裝 (RHB)

• 32 引腳：薄型小外形尺寸 (TSSOP) 封裝 (DA)

• 24 引腳：(VQFN) 封裝 (RGE)

• 24 引腳：DSBGA (YQW)
