．SB1為Ml的起動按鈕，SBZ為停止按鈕。在KMOI的線圈控制回路中串接KM02、

KMON和KM1的常閉觸點，從硬件上保證當其他電動機起動時，M1不能啟動。魯接砌vn的常閉觸點可

保證電動機在運行時不會因誤操作而進入起動狀態。起動指示信號燈HL1和工作指示信號燈r-h_2與相應

的主接觸器線圈并聯，可節省輸出點數。控制自耦變壓器的接觸器KMO則由KM01、KM02來控制。

??? <4) PI.C控制梯形圖設計以一臺自耦變壓器控制兩臺電動機的起動為例，取圖26-43中N-2即可，

PLC的輸入輸出定義見表2.6-13。

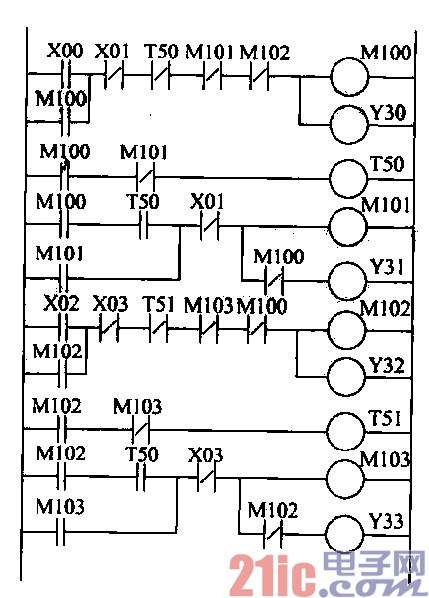

??? 根據控制要求和PLC的I/O定義，所設計的梯形圖如圖26-44所示。

??? 以1號電動機的起動為例．PLC的控制過程如下：

??? 1)當接下SB11，Xoo接通．Y30動作使KM01吸合．KM01動作使KMO吸舍．1號電動機串人自耦

變壓器減壓起動。

??? 2)與此同時，由于Ml00的作用，使Y30自保持，并使T50開始計時，經過給定的一段起動時間后，

T50常開觸點閉合，Ml01得電并自鎖．

??? 3) T50常閉觸點動作，使Y30和Ml00線圈回路斷開，從而使KM01和KMO失電跳開，自耦變壓器

停止工作，電動機起動完成，投入全電壓運行。

??? 4)停機時按下SB12，xol常閉觸點斷開Y31線圈，使Y30和Ml00線圈斷電，Y31動作，使KM1吸

合，從而使KMOI和KM02失電跳開。

??? Y30線圈回路中串入M102常閉觸點，以及Y32線圈回路中串人Ml00常閉觸點，是從軟件上使兩臺

電動機不能同時起動，提高控制系統可靠性和容錯能力，

??? (5)結論本例根據實際應用中多臺設備可以不同時起動的特點，應用PLC和一臺自耦變壓器來控制

多臺大型異步電動機的起動和運行。為了保證系統的可靠性和設備運行的安全性，設計中充分發揮PLC在

控制上的靈活性．從硬件和軟件兩個方面實現了安全互鎖控制，達到了滿意的控制效果。實踐證明，這種

控制方案是可行的．系統成本大大降低，并能夠可靠和安全地運行。
