方案概述

OCP8155 是一款集成了650V MOSFET 高精度離線式LED 恒流驅動芯片，可應用于輸出功率18W 以內的LED 恒流驅動電源，支持全電壓輸入AC85V~265V。



芯片封裝形式：DIP-8L，利用原邊反饋技術，無需TL431、光耦和反饋電路便能實現很好的線電壓調整率和負載調整率，極大的節約了系統成本和尺寸空間。

功能定義及性能指標

1、集成650V 功率MOSFET；

2、采用原邊反饋技術，無需次級反饋電路；

3、無需環路補償；

4、±3%的恒流精度；

5、支持AC85V~265V 全電壓范圍輸入；

6、LED 開路保護和短路保護；

7、FB 對地短路保護；

8、芯片過溫保護；

9、欠壓鎖定功能；

10、CS 腳電阻開路保護；

11、工作溫度范圍：TA=-40 ~ 85℃；

12、DIP-8L 封裝。

方案優勢

OCP8155 具備完善的保護功能，其利用VCC 腳進行過壓檢測，一旦檢測到過壓信號芯片便進入打嗝工作狀態；芯片利用FB 管腳實現了短路檢測，一旦發現短路信號芯片便會進入較低的工作頻率以限制輸出功率，同時芯片還具備LED 開短路保護、FB 短路保護、欠壓鎖定和過溫保護功能以保證整個系統在惡劣的工作環境中安全可靠的工作。

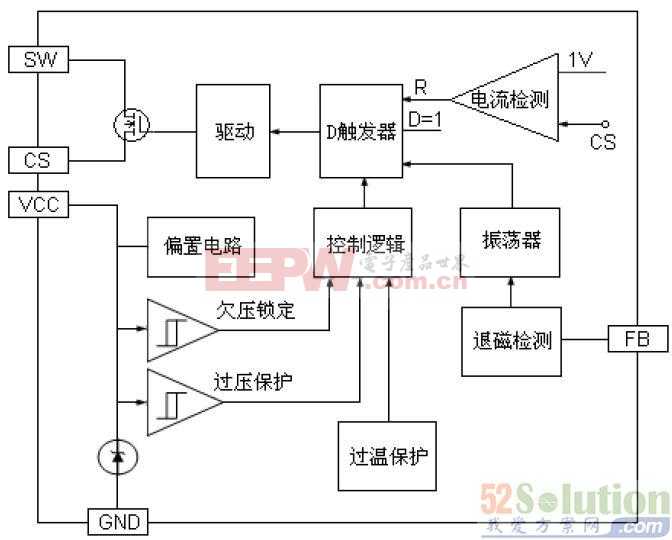

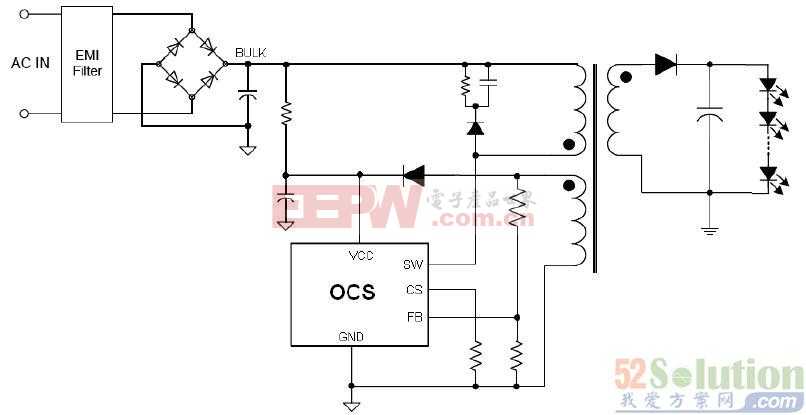

原理及實物圖
