遙控電路遙控電路

遙控接收器電路圖

遙控接收器電路圖
提問者：蔡甸一角 地點：- 瀏覽次數：1450 提問時間：05-21 06:32
我有更好的答案
提 交
1條回答
dull20112011 05-29 15:41

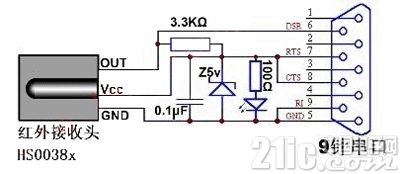

如圖所示。該電路圖簡單到只有六個元件，而且可以直接去掉發光二極管(電源指示燈)和 100Ω保護電阻以進一步簡化電路。主要元件有 HS0038A紅外遙控接收頭、5V穩壓管(1/4W)、發光二極管、9針串口插頭、電阻(3.3KΩ和100Ω各一)、電解電容(0.1μF，10V以上)、萬能印刷電路板、線材(至少3芯)以及電池盒(充當外殼)等一共不超過10元.


遙控接收器電路圖
