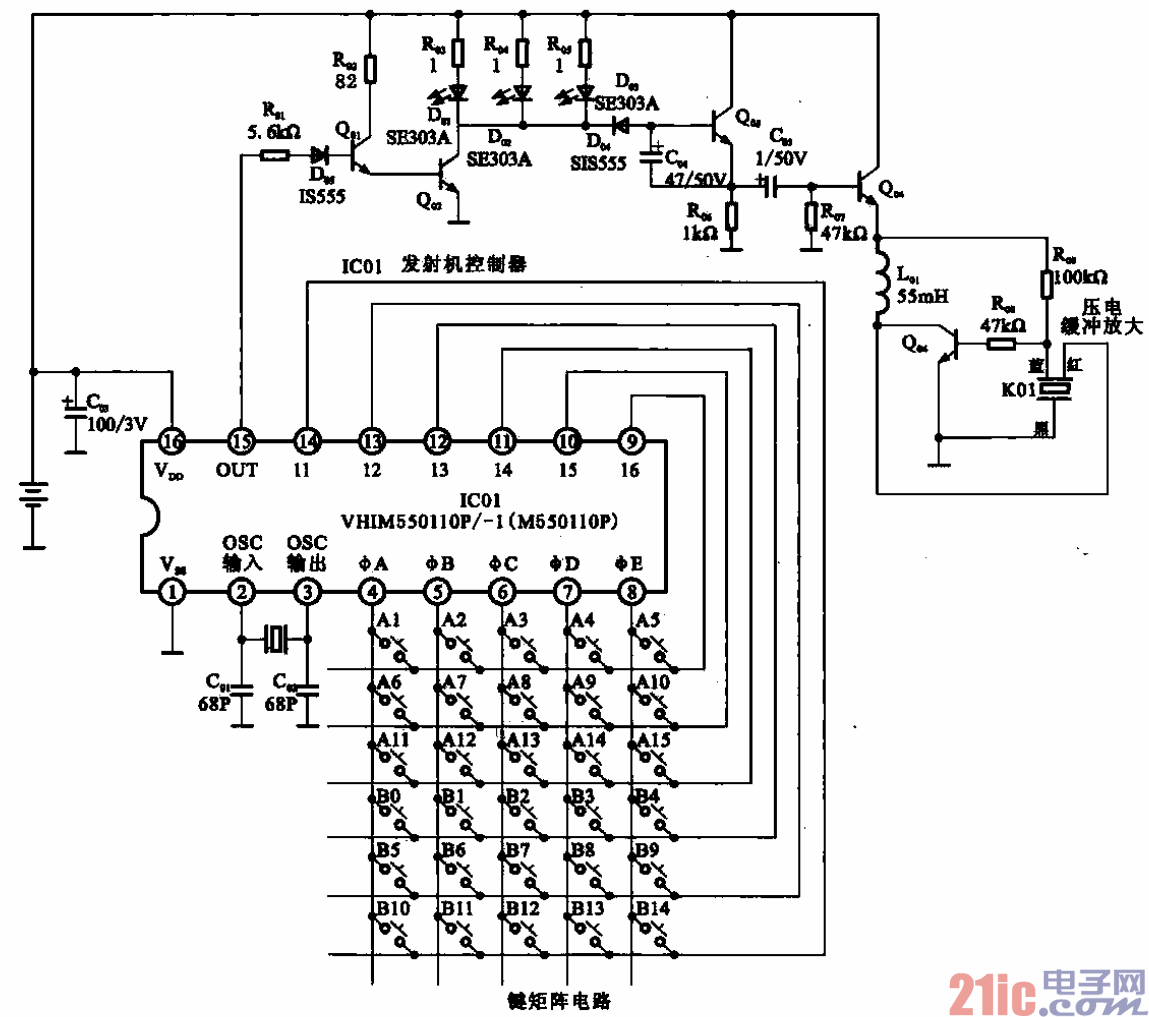

所示為遙控器編碼式紅外發射電路。該電路是由紅外遙控鍵盤矩陣電路、M 50110 p紅外遙

控發射集成電路及放大驅動電路三部分組成。

??? 它的核心電路是IC01 M 50110 P紅外遙控發射集成電路。其④～⑩腳外接鍵盤矩陣電路，即人工指

令輸入電路，操作按鍵后．ICOI@腳輸出遙控指令信號，經Qoi、Q02放大后去驅動紅外發光二極管Dot～

D∞，發射出紅外光遙控信號。

??? K01為蜂鳴器r Q∞、Q¨為蜂鳴器驅動晶體管，發射信號時蜂鳴器有信號的鳴聲，以提示信號已發

射出去。
