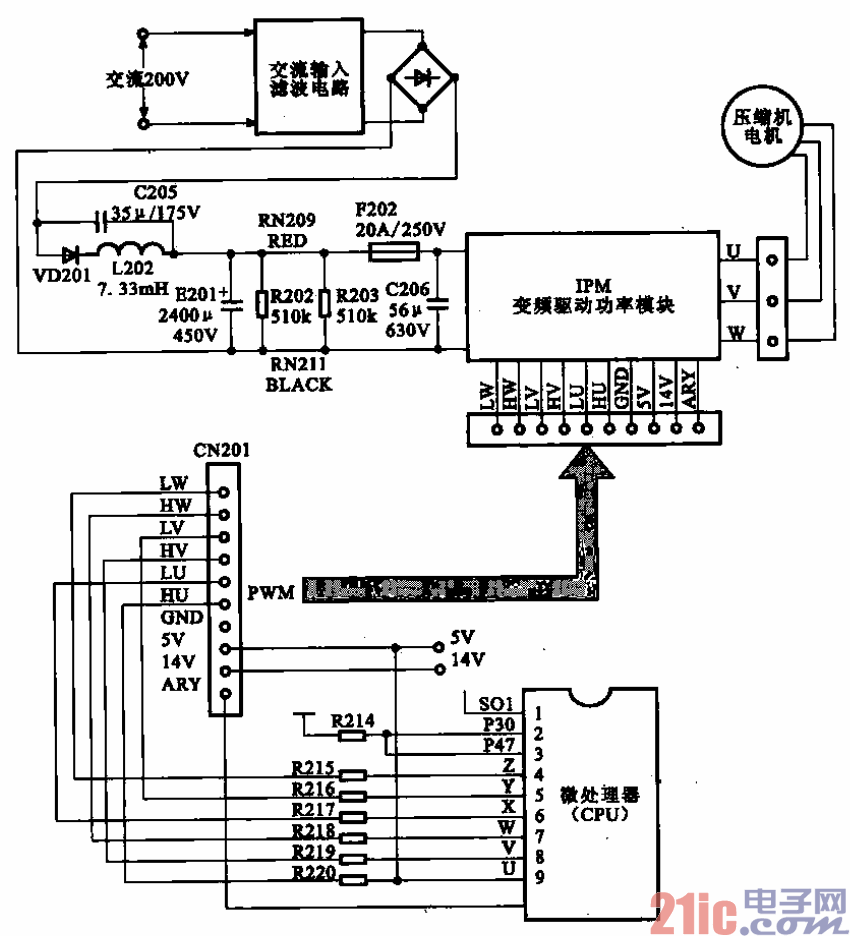

所示是變頻電動機驅動電路，變頻電動機是微處理器的控制對象之一t微處理器的④～@

腳輸出6路控制信號，經過接口CN201去控制變頻驅動功率模塊，由功率模塊輸出驅動信號加到電動機

繞組上。

??? 從圖可見，微處理器輸出的控制信號經過接口CN201送到變頻驅動功率模塊“交流220 V電源經

交流輸入濾波電路和橋式整流電路形成+300 V的直流電壓，該電壓經整流二極管D201、濾波電感

L202和濾波電容E201使+300 V直流電壓更平穩，然后經保險絲F202后加到變頻驅動功率模塊的直流

供電端，電動機的主要能量由此供給，功率模塊輸出三相繞組U、V、W的驅動信號并加到壓縮機電動

機的端子上。

??? 變頻驅動功率模塊中集成了6個功率驅動晶體管以及驅動信號處理器電路。這部分電路需要+5 V

和+14 V的工作電壓，也需要外部電源提供，此外變頻驅動功率模塊的故障報警信號(ARY)經接口送

到CPU。

?
