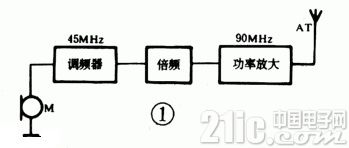

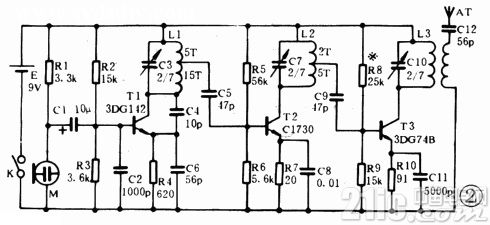

其方框圖及原理圖如圖1、2所示。駐極體話筒產生的音頻信號作用于調制器T1的發射結作為調制電壓。該電壓的大小直接改變著晶體管發射結的結電容，結電容作為回路參數的一部分，其fo約在45MHz左右，經過倍頻使輸出頻率提高到90MHz左右，該調頻信號經高頻功放放大后，由天線發射出去。

電路特點

1.調制器采用直接調頻法，其頻率穩定可靠。中心頻率為90MHz，發射功率約0.5W，最大頻偏士50kHz，發射距離不小于50米。

2.采用駐極體電容式話筒。該話筒內藏有一只場效應管組成射隨器，其靈敏度較高，頻響寬，采用此話筒可不加音頻放大器即可得到幅度適當?shù)恼{(diào)制電壓。

3.各級均有調整元件，調試方便。T1可調C3以改變頻率，T2可調C7以得到倍頻頻率，T3可調C10以獲得最大輸出。

電路原理

調制信號由話筒M(CRZ-22)經C1耦合至調制器的基極，R1為話筒M的負載電阻。 調制器由T1、R2、R3、C2、C3、C4、C6和L1組成共基極電

容三點式振蕩電路。該電路由于基極接有C2，對高頻是基極接地，對音頻則是集電極接地(集電極經L1接電源)，集電結電容Cc實際上并聯在振蕩回路兩端，因此，隨音頻信號變化，振蕩頻率也相應變化，從而獲得調頻信號。
