方案概述

電磁爐主要利用電磁感應和渦電流熱效應的原理。因此，配合使用的鍋具必須具有鐵磁性。此種加熱方式的過程是，首先由電磁爐中的勵磁線圈中電流的變化在陳放鍋具的空間中產生交替變化的磁場，因電磁感應從而在鍋體上形成一股渦電流，最終這些電流的熱效應引起鍋具溫度的變化從而達到加熱的目的。以上便是電磁爐簡單的加熱原理，看起來并不復雜。然而，在實際的電磁爐中除了需要加熱，利用溫度傳感器對加熱過程進行控制、報警也是必不可少的。

方案優勢

為方便使用并確保加熱過程的安全，除了通過電流傳感器對勵磁線圈的電流加以監測外，還需要溫度傳感器對鍋體的溫度和內部散熱情況進行測量。由于勵磁線圈在產生磁場的過程中，會產生較大的熱量，通過溫度的測量來控制散熱風扇工作狀況，以確保電路的安全。而溫度傳感器的另一個作用是，通過將測量的溫度反饋到電磁爐的控制系統中，以調節勵磁電流的大小，進而間接對感應的渦流進行控制，以實現不同功能模式的加熱要求。

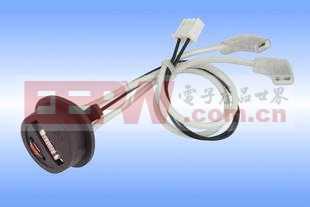

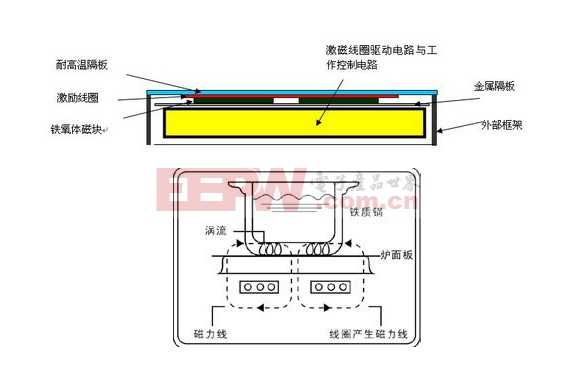

原理及實物圖
