3W大功率LED驅動電路圖

3W大功率LED驅動電路圖
提問者：cmklsa 地點：- 瀏覽次數：9567 提問時間：03-23 22:29
我有更好的答案
提 交
1條回答
60user52 03-27 05:38

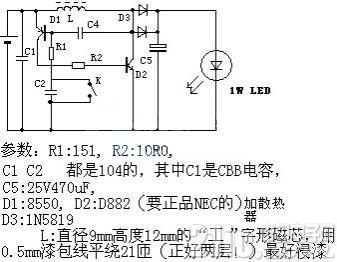

3W大功率LED驅動電路圖


C4電容是473的獨石電容，D3是兩支1N5819并聯。


高功率LED簡易驅動，就是那個高功率白燈上用的，只不過我用的是3W的led!電路輸入1.2V (高容量NI-MH電池)電流大約1.4至1.8A效率不是很高，大約70%，如果把那只150歐的電阻換成200歐的，輸入電流降為1.0至1.3A


那只D882上需要加裝一片面積大約為3平方厘米的小銅片用來散熱，我是把D882的頭部用斜口鉗鉗掉(減小體積)，然后直接焊在銅片上了。
