為了方便樓道通行和節約用電，這里介紹一種樓道照明燈延時控制電路，在每層樓之間，分別設置一個照明燈和一個按鈕，人們在上下樓梯時，只要按其中任何一個按鈕，樓道燈全部被點亮，當你通過樓道后，它們會自動熄滅。

電路結構

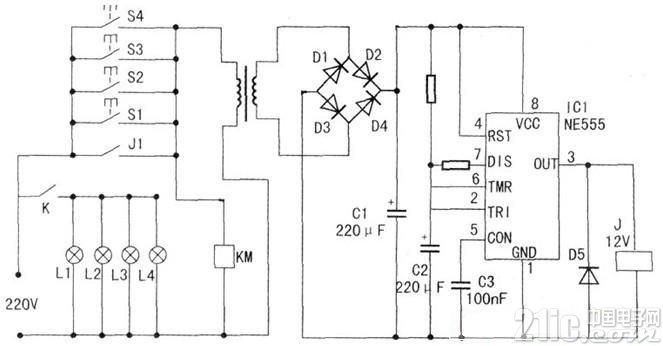

如圖所示，這是一個四層樓道照明燈延時控制電路，變壓器T1、整流橋D1-D4和電容器C1組成12V電源電路，ICl(NE555)及外圍元件組成延時電路，繼電器J和交流接觸器KM組成控制電路，按鈕S1、S2、S3和S4分別安裝在各層樓道住戶門邊沿，照明燈L1、L2、L3和L4分別安裝在每層樓道頂部中央。

工作原理

上下樓梯時只要按一下任何一個按鈕S,220V市電經變壓、整流、濾波后得到12V直流電壓，并加在NE555的4、8腳，因NE555的2、6腳對地接有220uF電容，初始電壓為ov.于是3腳輸出高電平、繼電器J得電吸合，使常開觸點J1 閉合，電路進入定時自鎖狀態;因Jl的接通，交流接觸器KM得電吸合使K接通，整個樓道燈全部點亮。同時電容C2被充電，當電壓升到2/3電源電壓定時結束(約需3分鐘)，NE5553腳輸出低電平、繼電器J失電、觸點J1斷開使交流接觸KM失電，K斷開、樓道燈全部熄滅。若再按動任何一個按鈕時，又會重新定時照明。

元件選擇

IC1用NE555,T1用3VA電源變壓器，D1-D5用1N4007.J選JRX-13F12V繼電器，KM選用一般交流接觸器。S1-S4選用常用按鈕開關，其他元件如圖所示。
