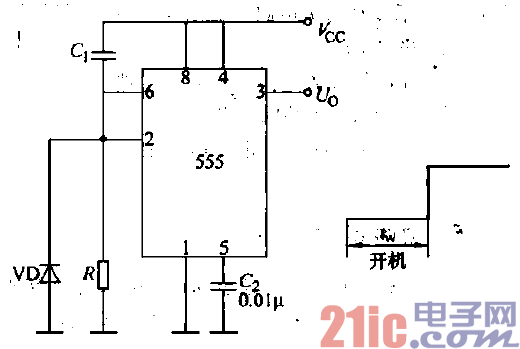

電路原理簡介? 該電路如圖3-1所示。當開
機接通電源后，由于電容c1來不及充電．555的②和
⑥腳處于高電平，③腳輸出低電平。隨著電容Cl充
電，555的②和⑥腳電位開始下降，．直到②腳電位低于
Vcc時，電路發生翻轉，輸出端U{.由低電平變?yōu)楦唠?br/>
平，并一直保持下去。c開機疆遲時間·Av手1．IRC。二’
極管VD是為電源斷電后電容C放電而設置的，這種
電路一般用來控制電源電路的延遲接通。
??? (2)元器件參數選擇元器件的選用如圖3-1所
示，蕪特殊要求。
??? (3) 555開機延時輸出高電平電路如圖3-1所示。
