開關電源電路boost電路

+5V→+12V升壓電源(MAX761)

+5V→+12V升壓電源(MAX761)
提問者：qqweqwc 地點：- 瀏覽次數：8407 提問時間：08-15 21:19
我有更好的答案
提 交
1條回答
vwterwer 08-23 06:15

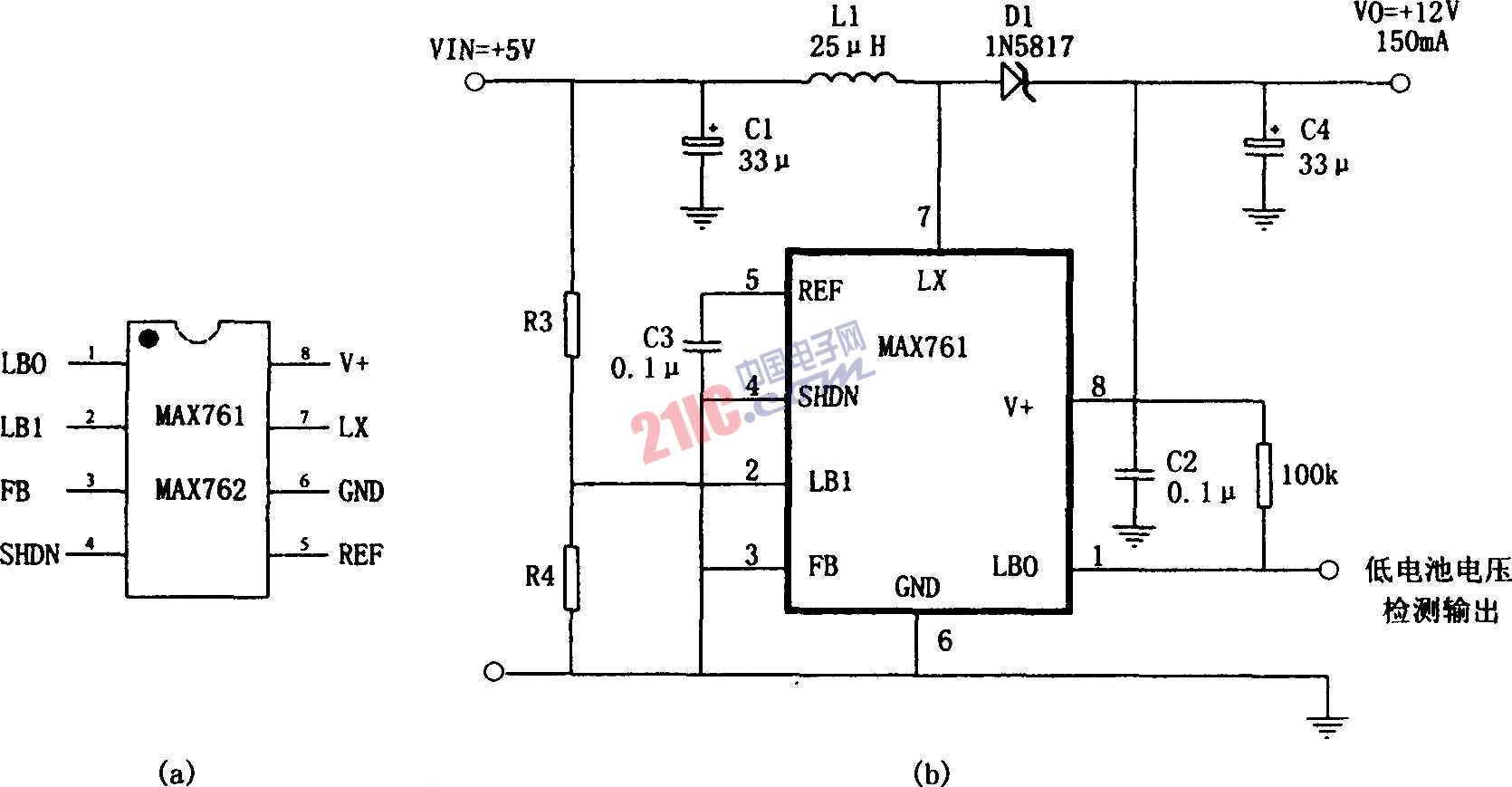

　　如圖所示為由高效、低功耗升壓直流變換器MAX761和幾只外圍元件構成的+5V→+12V升壓電源。其特點是：變換效率為86％；靜態(tài)電流為110μA；具有低電池電壓檢測功能，圖中R3、R4是電池電壓檢測分壓電阻，一般可按經驗公式：R4=R3(VTPIP/1.5-1)來計算，VTPIP為檢測觸發(fā)電壓。

?

?
