LM317構成的分擋可調直流穩壓電源

LM317構成的分擋可調直流穩壓電源
提問者：kingnet6688 地點：- 瀏覽次數：1075 提問時間：05-29 03:54
我有更好的答案
提 交
1條回答
ewtywtwy 06-01 20:48

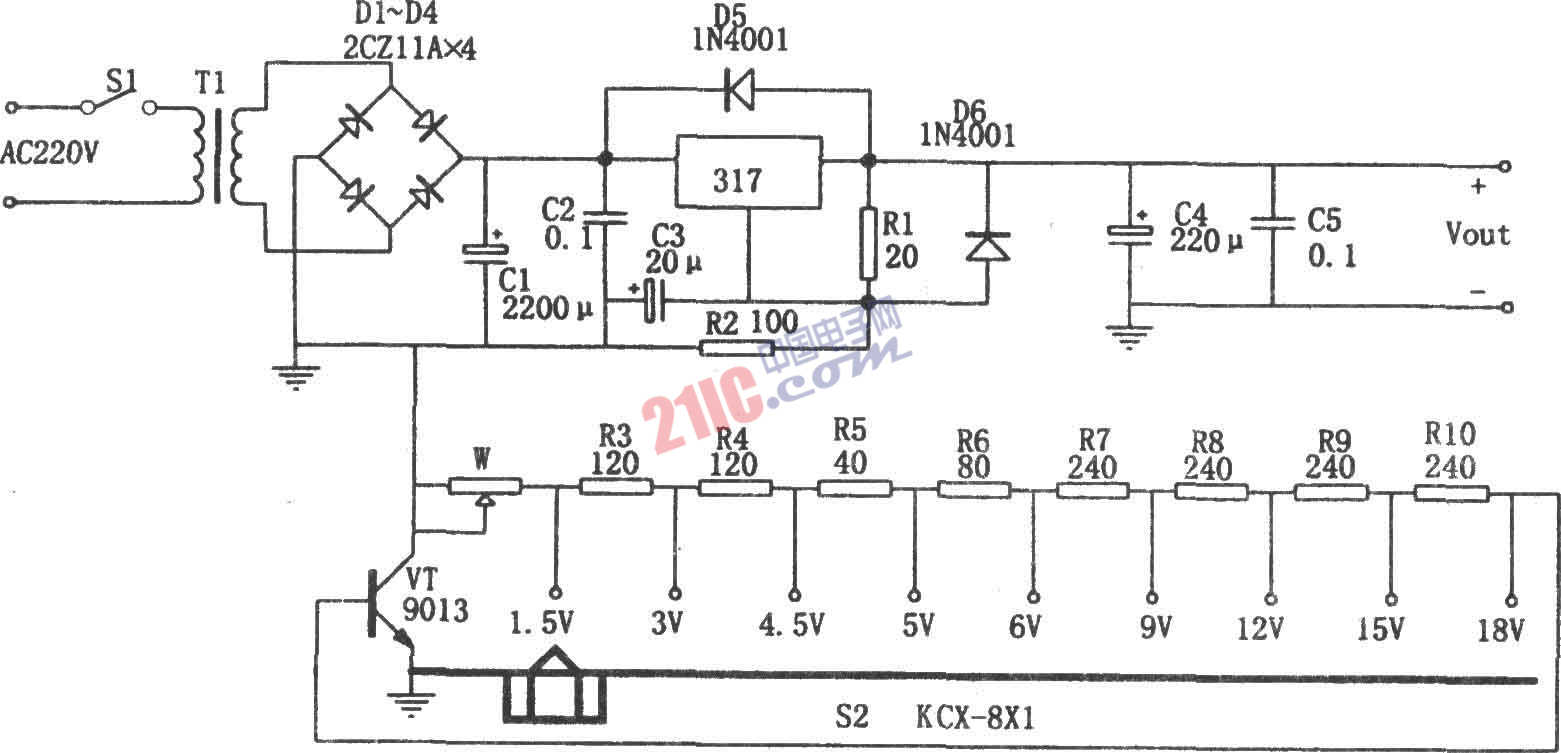

如圖所示為分擋可調直流穩壓電源。本電源主要以可調式三端穩壓器LM317為核心，在LM317的調整端接有可調電位器W、電阻R3～R10及九擋撥動開關S2和三極管VT，通過調節S2，在輸出端可得到固定的9擋不同的輸出電壓。三極管VT的作用是防止S2在撥動中出現暫時斷開或接觸不良，導致輸出電壓過高而損壞負載。R3～R10的阻值僅供參考。

?

?
