LM317構成的電子變壓穩壓電源

LM317構成的電子變壓穩壓電源
提問者：mi382829 地點：- 瀏覽次數：1175 提問時間：09-05 04:10
我有更好的答案
提 交
1條回答
frank201 09-13 15:22

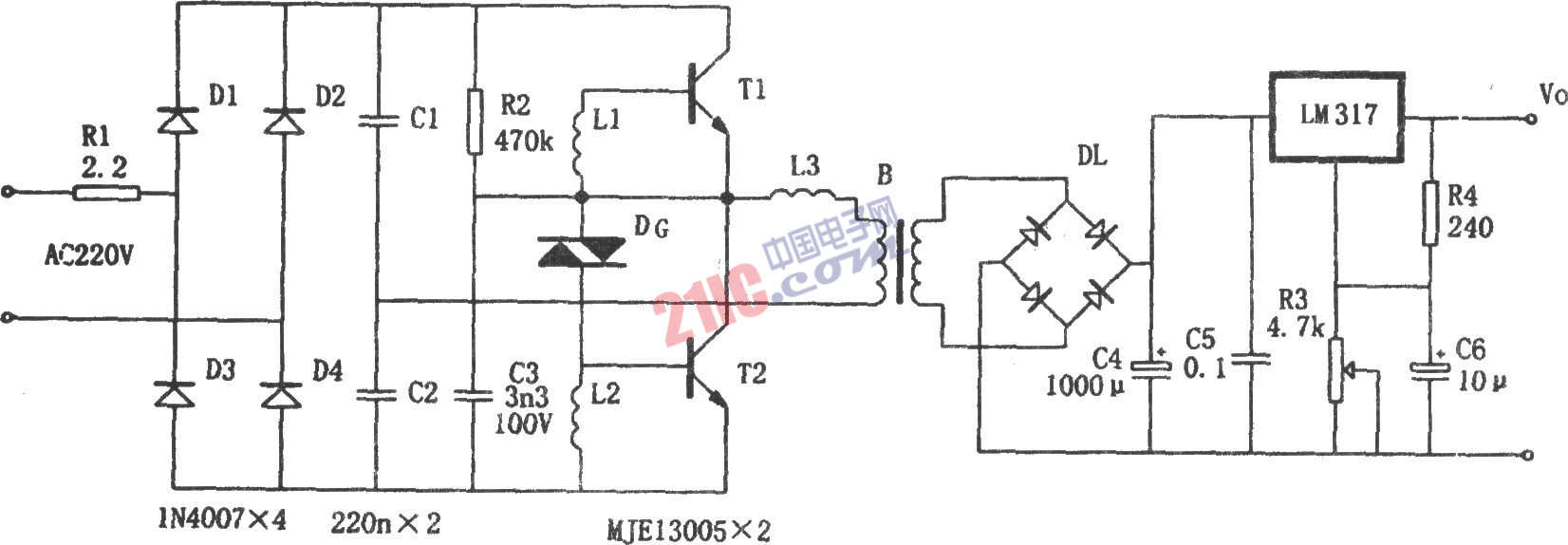

如圖所示為電子變壓穩壓電源。該電路采用高頻振蕩的方法進行電子變壓，然后用三端穩壓器LM317進行可調穩壓。其特點是：體積小、重量輕、電路簡單。220V交流電壓經D1～D4整流變?yōu)橹绷鞲邏?。該直流電壓由L1、L2、L3和T1、T2等元件組成的高頻振蕩電路變成高頻脈沖，加在高頻變壓器B的初級，經變壓在B的次級得到所需要的低壓，再經高頻整流濾波和LM317的穩壓，在LM317輸出端獲得穩定的直流電壓。

?

?
