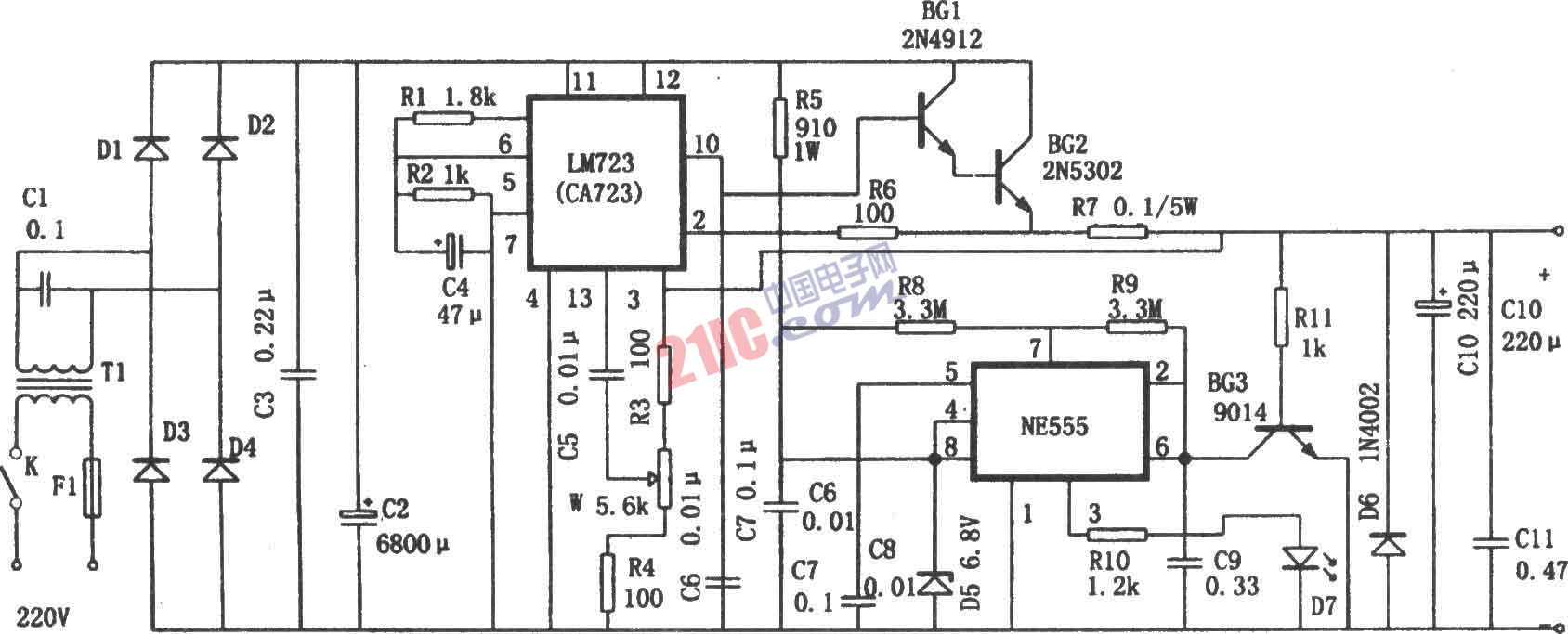

如圖所示為1.25～27V的可調電源電路。本電源電路是采用高精度集成電路μA723組成的。它有如下特點：(1)輸出電壓在1.25～27V范圍內連續可調。(2)具有限流保護功能，當輸出電流≥6.5A時，μA723內部限流電路啟動，從而保護穩壓器。(3)電壓穩定好，在電流為0～4.5A范圍內，輸出電壓變化0.03V。(4)具有短路指示功能。用555集成電路構成短路指示振蕩器，在輸出電壓存在時，555不振蕩，LED常亮，當無輸出電壓(輸出端短路)時，555產生振蕩，LED以0.5～1Hz的頻率閃爍。

?

?
