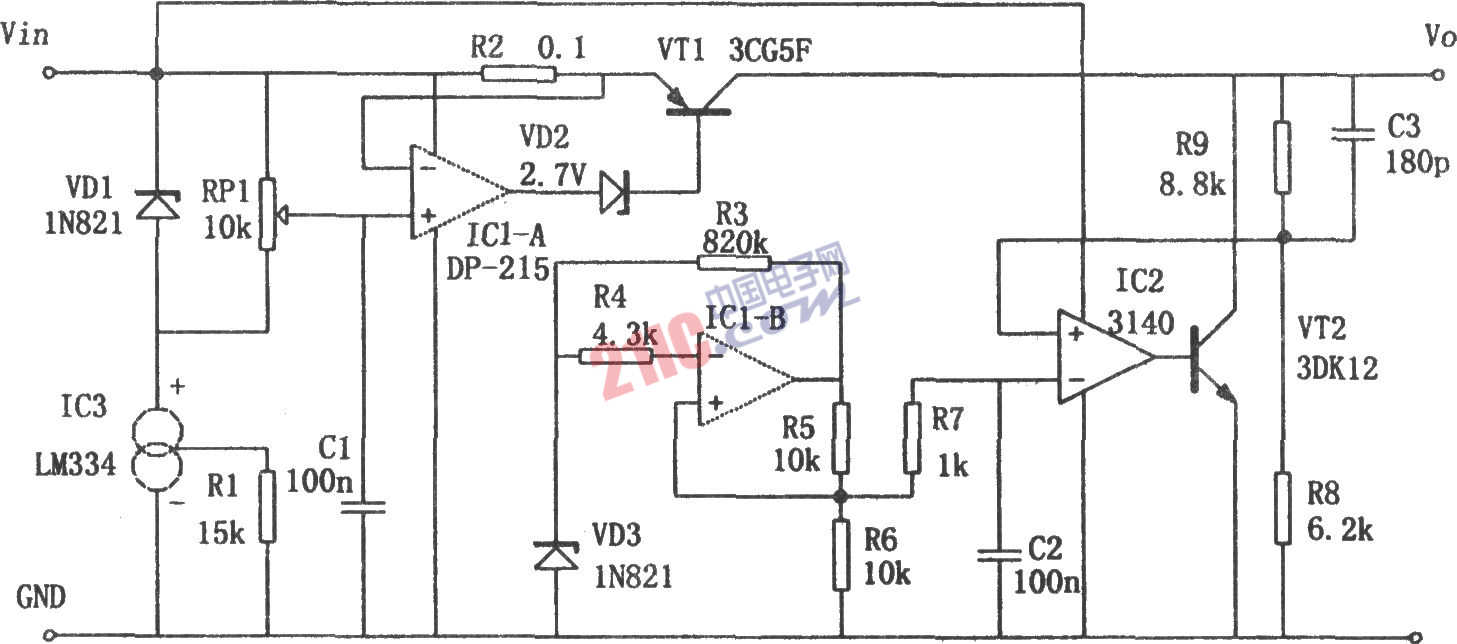

如圖所示為一種配合開關電源進行工作的線性穩壓電源。其特點是：高效率，低壓差；具有濾除高頻脈動電壓和瞬間突變電壓的能力；最適合于小負載的需求;具有限流功能。圖中，由VD3、IC1-b等元件產生基準電壓。R8、R9構成電壓取樣電路，對電源的輸出電壓進行采樣。IC2和VT2等元件構成誤差放大和并聯電壓調整電路。通過IC2對基準電壓與取樣電壓的比較放大，驅動調整管VT2，進而穩定輸出電壓。由VD1、IC3、VD2、IC1-a、VT1等元件構成限流電路。VD1、IC3和RP1形成可調的限流基準電壓，通過IC1-a對此基準電壓與R2(輸出電流的取樣電阻)上產生的取樣電壓進行比較放大，形成誤差電壓。用該誤差電壓控制調整管VT1的工作狀態，從而穩定和限制輸出電流。

?

?
