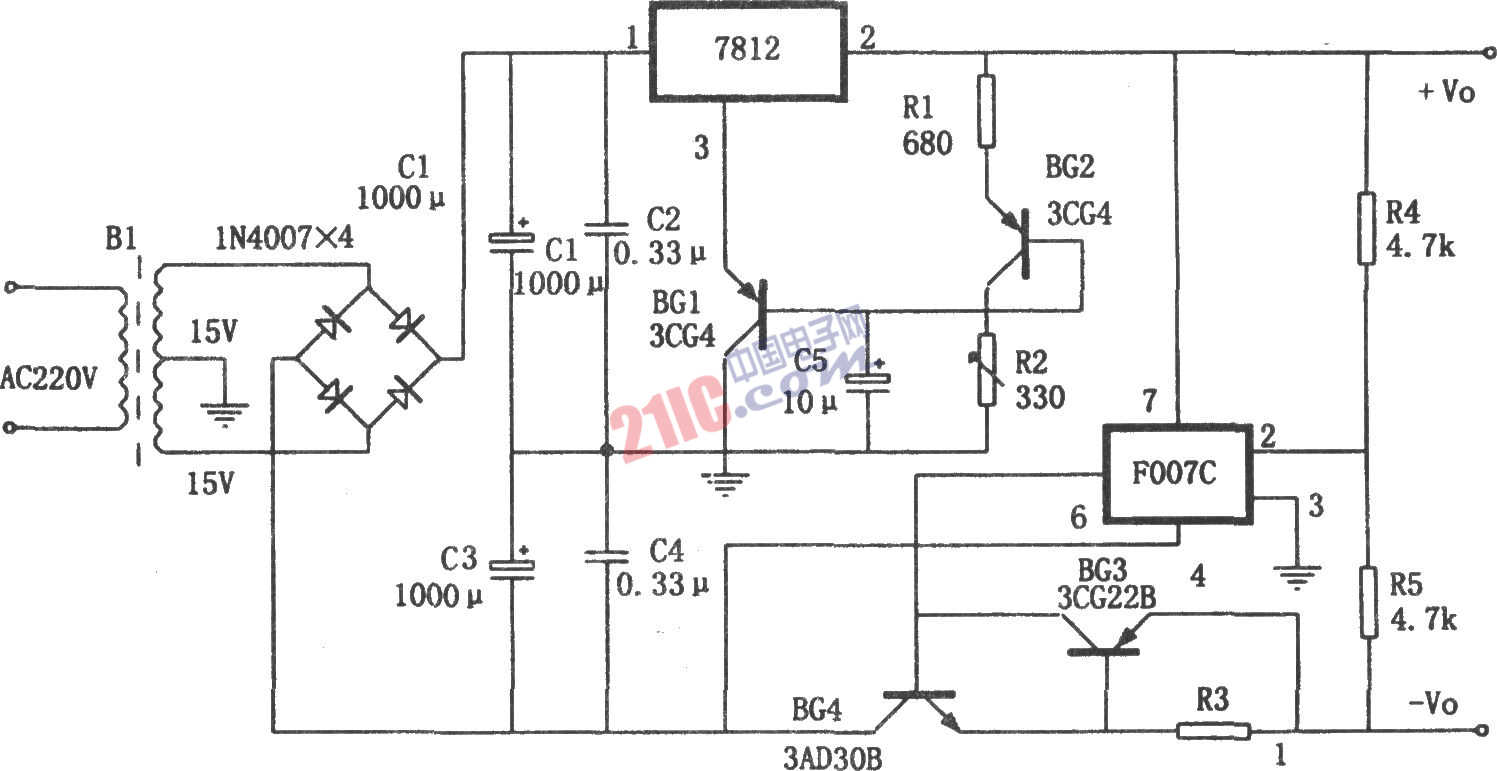

如圖所示是一種帶有溫度補償的、負電壓跟隨正電壓變化的正負對稱集成穩(wěn)壓電源。本電路特點是：在三端穩(wěn)壓器調壓回路中接有兩只同型號三極管，利用三極管PN結的溫度特性進行溫度的相互補償，從而使本電源輸出正電壓具有較高的溫度穩(wěn)定性和準確性。利用運放F007C和調整管BG4(3AD30B)，使負電壓準確跟蹤正電壓的變化，從而使正負輸出電壓嚴格對稱，并且具有較高的精度。本電源適用于對正負電壓的對稱性要求較高的電子線路。
?
?
