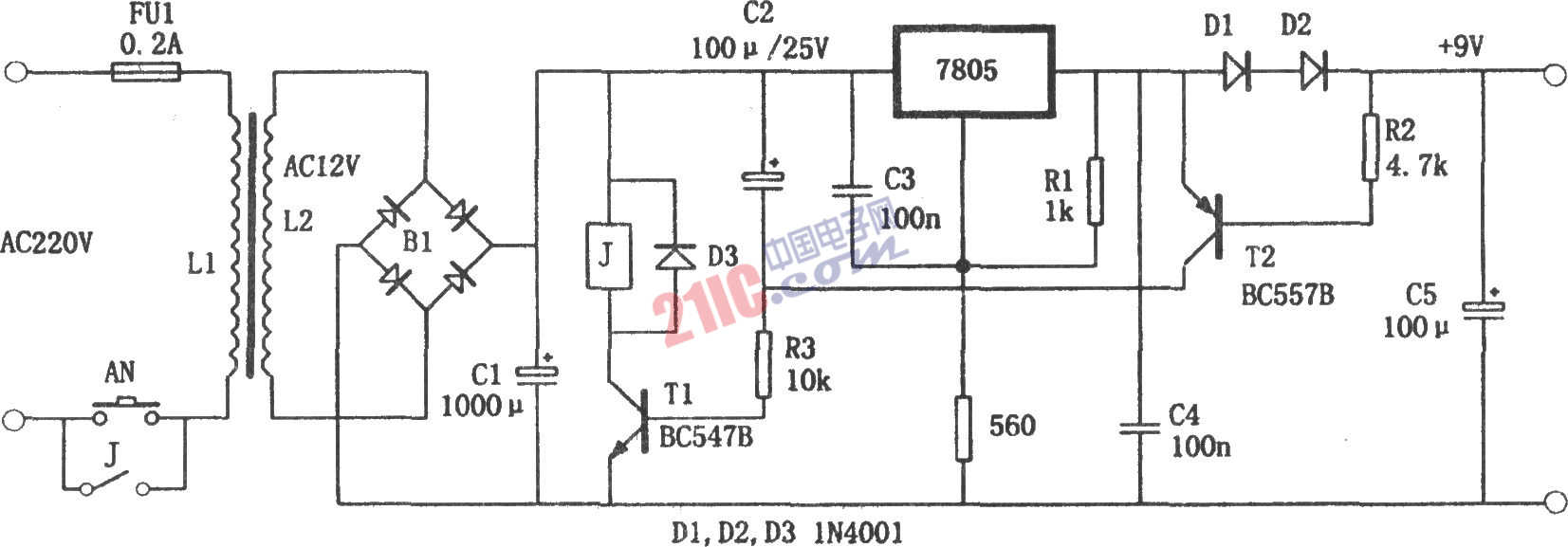

如圖所示為一種在無負載電流時可自動切斷的電源電路。當按下常開按鈕AN后，220V交流電壓加在變壓器的初級繞組上，經變壓、整流、濾波和7805的穩壓為負載提供電壓和電流。在負載上有電流通過時，D1、D2上的電位差，可使T2導通，進而T1也導通，繼電器(J)動作，其觸點(J1)閉合，形成自保持狀態，電源正常工作。一旦負載電流停止流動(空載狀態)，D1、D2兩端無電壓，T2截止，此時C2通過T1的基極被充電，經過幾秒后，T1截止，繼電器釋放，J1觸點切斷變壓器初級繞組上的220V交流輸入電壓，穩壓器停止工作。只有再接上負載，按一下AN，電源才能再次工作。

?

?
