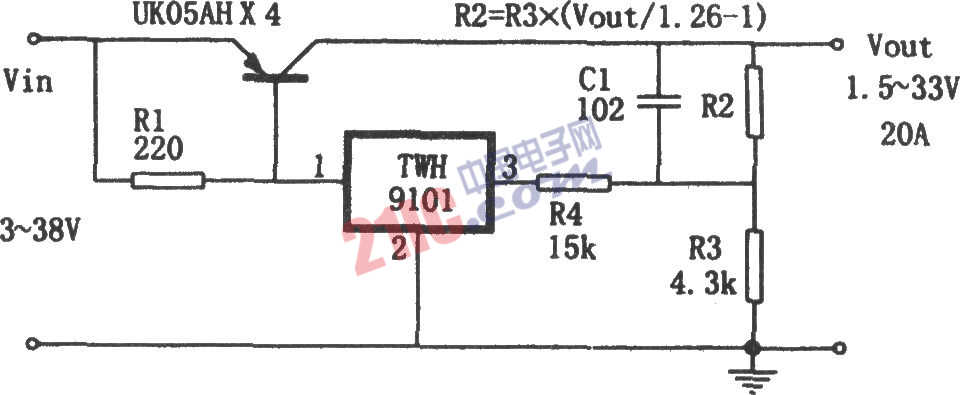

如圖所示為低壓差高精度大電流穩壓電源電路。它是采用精密穩壓推動集成電路TWH9101和大功率調整管UK05AH組成的，具有以下特點：(1)可根據實際需要加裝調整管。每只UK05AH能通過5A電流。圖中采用4只并聯。輸出電流可達20A。(2)壓差小，在滿載時，輸入與輸出之間壓差僅為1.5V。 (3)電壓調整率達0.004％。(4)推動集成電路TWH9101具有過熱保護功能，將它直接貼在調整管殼式散熱器上安裝，監測電源溫度，因此電源工作安全可靠。

?

?
