穩壓電路電源

多路輸出的穩壓電源(7912、7805)

多路輸出的穩壓電源(7912、7805)
提問者：sagitturius 地點：- 瀏覽次數：1819 提問時間：07-24 18:04
我有更好的答案
提 交
1條回答
我到底怎么了 07-26 11:43

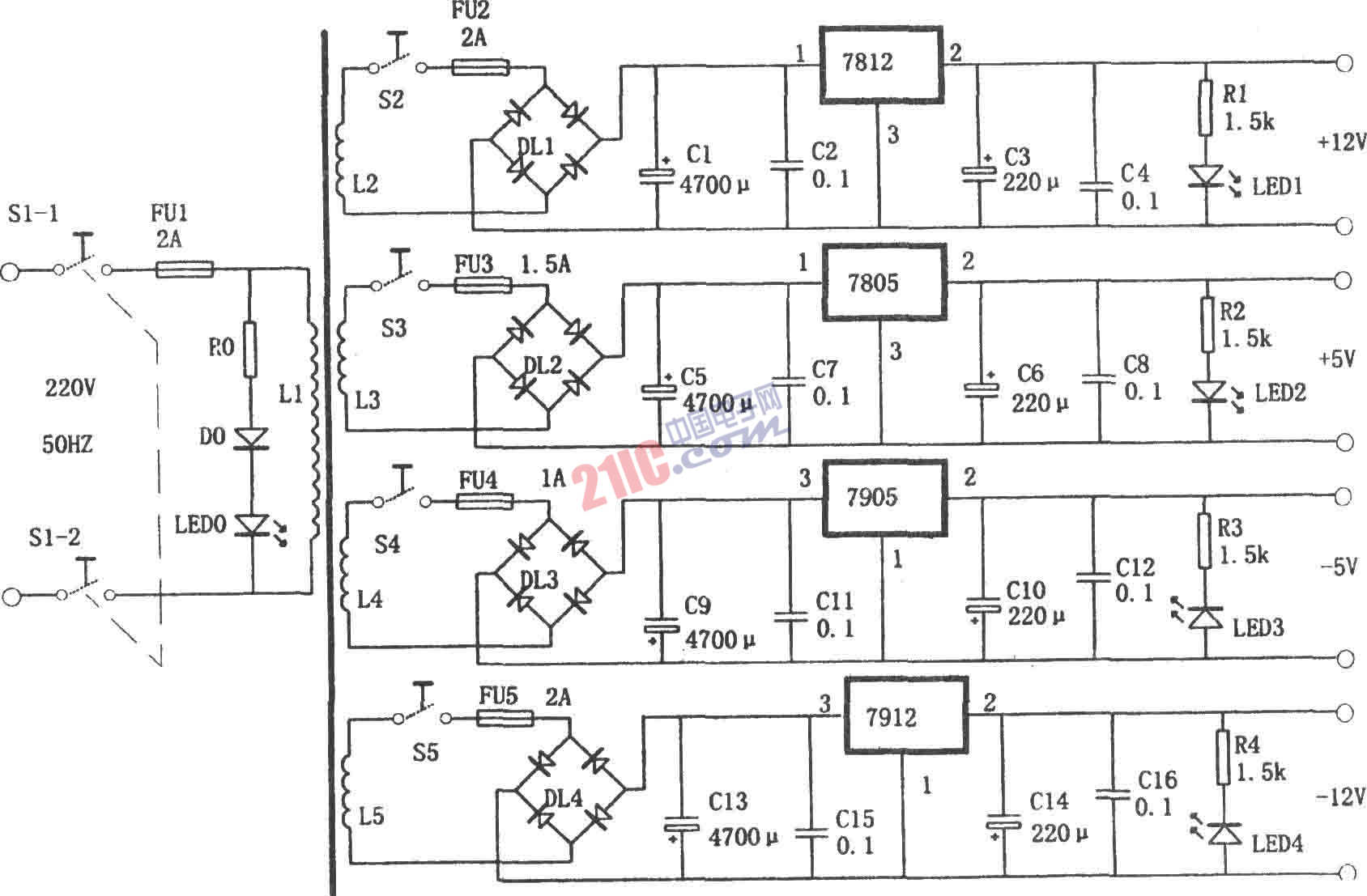

如圖所示為多路輸出的穩壓電源電路。該電路利用變壓器的4個次級繞組和7812、7805、7905、7912分別提供+12V、+5V、-5V和-l2V 4組相互獨立的輸出電壓。每組輸出電壓都有單獨的開關控制和輸出指示?？勺鳛閷?shí)驗用電源。

?

?
