CW337構成并聯擴流的-18V、2A電源

CW337構成并聯擴流的-18V、2A電源
提問者：jfsuwef 地點：- 瀏覽次數：9428 提問時間：02-15 01:08
我有更好的答案
提 交
1條回答
36切53 02-18 01:45

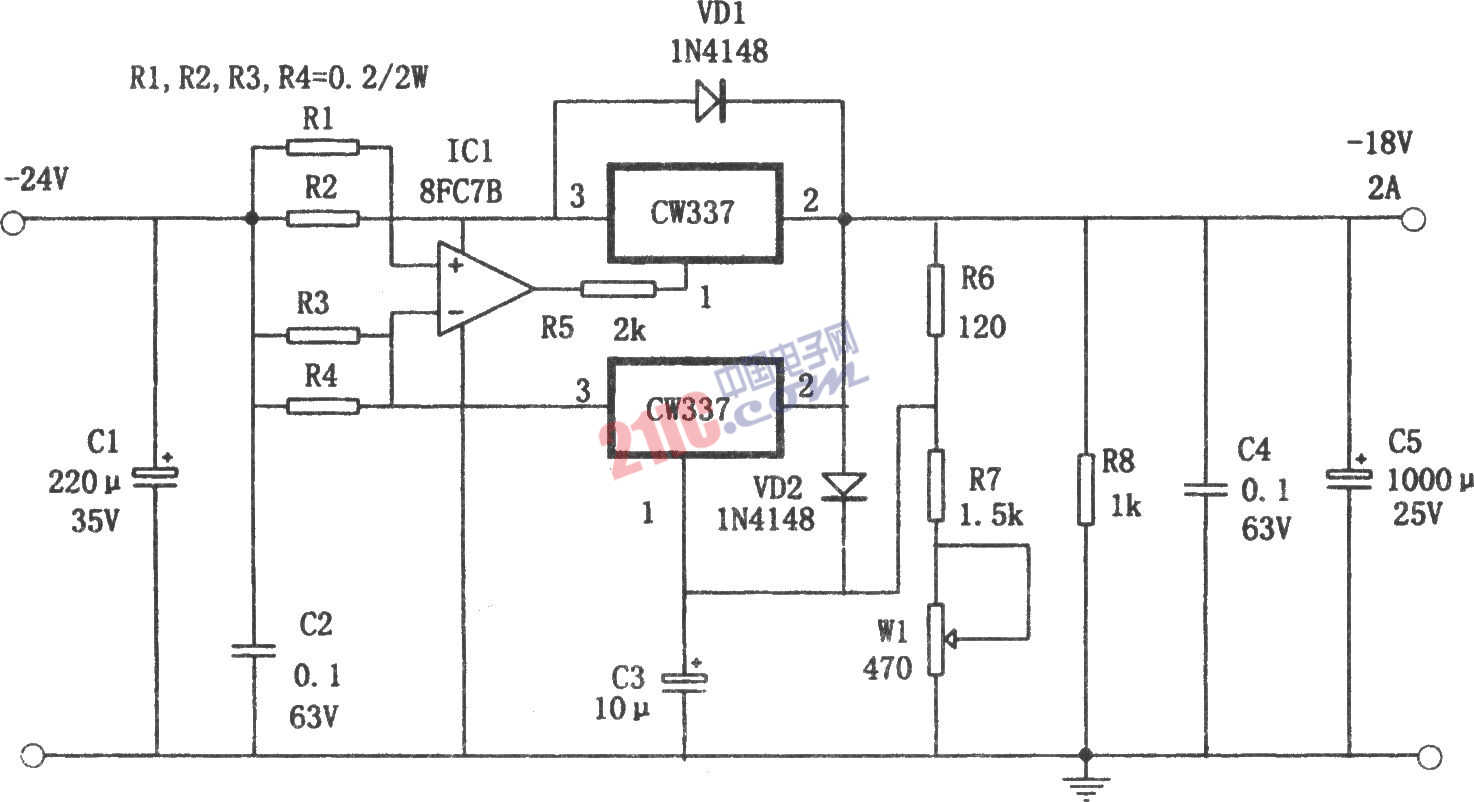

如圖所示為并聯擴流的-18V、2A電源電路。它采用兩只可調三端穩壓器并聯的方法擴展電流。CW337的額定輸出電流為1A，并聯后輸出電流成倍增加(達到2A)。此種方法比外接大功率三極管擴流法穩壓精度高，功耗小。本電路采用運算放大器8FC713和R1、R2、R3、R4取樣電阻等元件來自動平衡兩只CW337的輸出電流。本電源的輸出電壓為一18V+0.5，電壓紋波不小于15mV。

?

?
