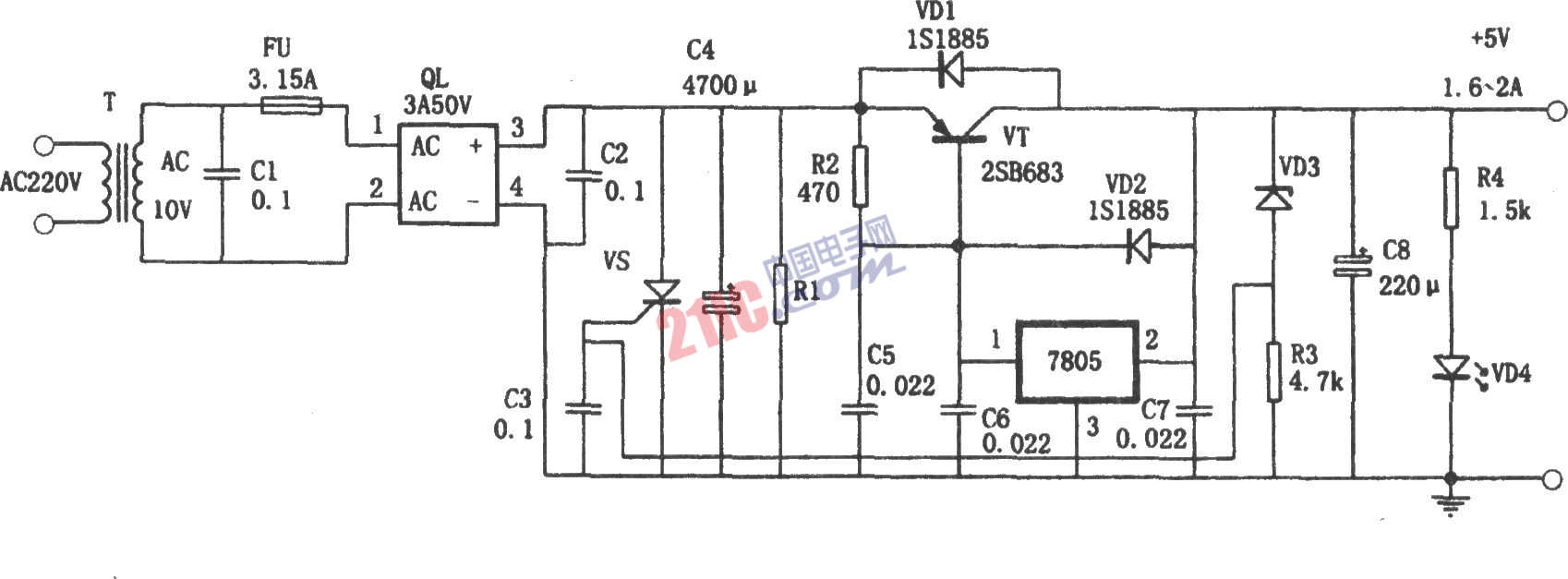

如圖所示為一種具有擴流和過壓保護功能的+5V穩壓電源電路，它采用在三端穩壓器7805(最大電流1.5A)上跨接大功率三極管的方法擴展電流，使本電源的輸出電流可達到2.5A左右。同時用5.6V穩壓管、VD3、R3和Vs(可控硅)組成過壓保護電路。由于某種原因電源的輸出電壓達到或超過5.6V(VD3的穩壓值)時，VD3將被擊穿導通，可控硅Vs得到觸發電壓而導通，造成FU保險絲快速熔斷。從而保護了負載。本電源可作為實驗電源。

?

?
