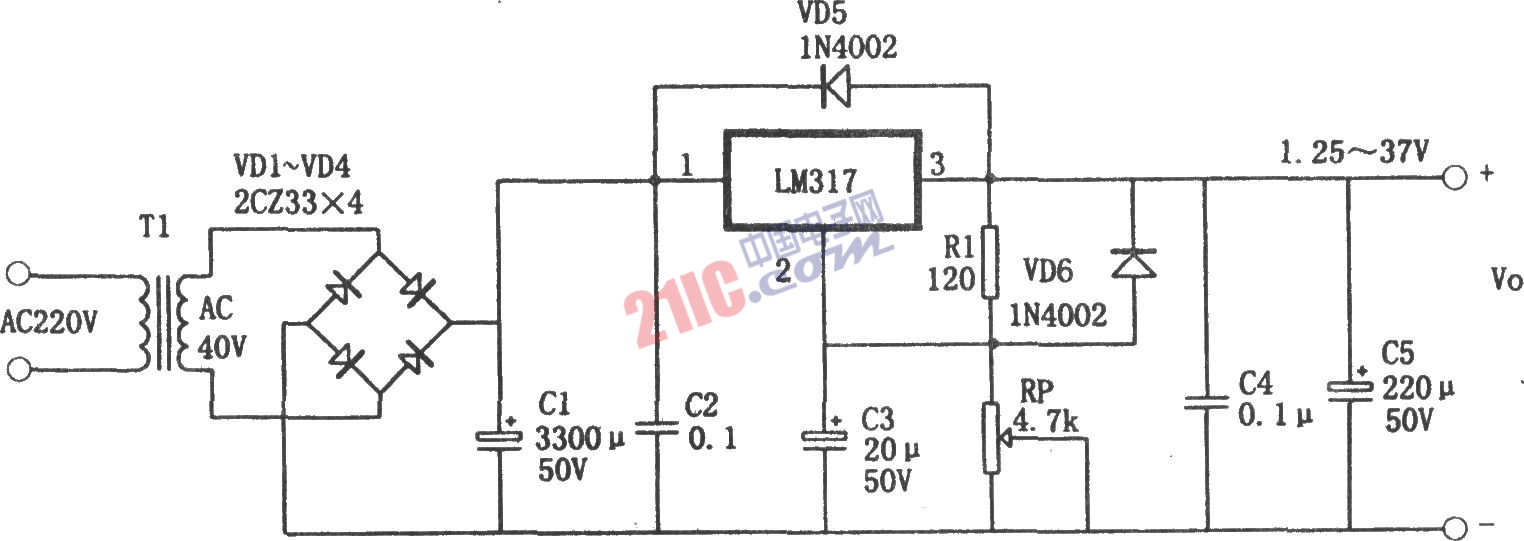

如圖所示為1.25～37V可調電源電路。它是可調式三端穩壓器的典型應用電路，特點是性能好、工作穩定、體積小、制作安裝簡單方便，最大輸出電流為l.5A，輸出電壓在1.25～37V之間連續可調。它最適合做實驗用電源。

圖中C3用于濾除RP上的紋波，提高電源輸出電壓的穩定性。由于某種原因當LM317的輸出端與輸入端短路時，C2會通過LM317內部放電而損壞芯片，VD6可為C2提供放電回路。C4用來防止輸出端產生自激。VD5為保護二極管，用以防止輸入端短路時容性負載上積存的電荷向LM317放電。為了保證LM317可靠工作。Rl的阻值一般取120Ω(或240Ω)。輸出電壓Vo表達式為：Vo=1.25×(1+R2／Rp)V。

?

?
