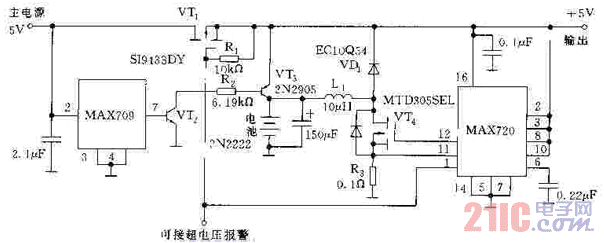

下圖是5V/1A的不間斷直流穩壓電源電路。當5V主電源掉電后，電路仍能在80分鐘內提供5V/1A電源。MAX709為監控電路，其2腳對主電源時行監視，7腳輸出為高電平時，晶體管VT，處于導通狀態，使得DC/DC轉換器MAX720處于關斷模式，并接通VT1和VT3向電池充電。當主電源電壓降到MAX709的復位閾值電平（典型值勤4.65V）時，7腳輸出低電平VT2和VT3截止，MAX720處于工作模式，不間斷電源的輸出重新提高到5V。當主電源繼續降到閾值電平以下時，7腳保持200ms的低電平，而不管此時的主電源是否恢復到閾值電平以上，這樣保證了斷電切換過程的完成。當主電源掉電后，電池仍能維持MAX720的正常5V輸出。VT1為P溝道MOSFET在，1A時電壓降僅為60mV，電池為鎳氫電池，充電電流為230mA。VT3應選β值為100~300的晶體管。
