問答首頁 最新問題 熱門問題 等待回答標簽廣場
我要提問

穩壓電路直流電路

交直流入自動切換電路圖

交直流入自動切換電路圖
提問者:weierda 地點:- 瀏覽次數:7548 提問時間:07-31 02:15
我有更好的答案
提 交
1條回答
TONY_S 08-07 18:14

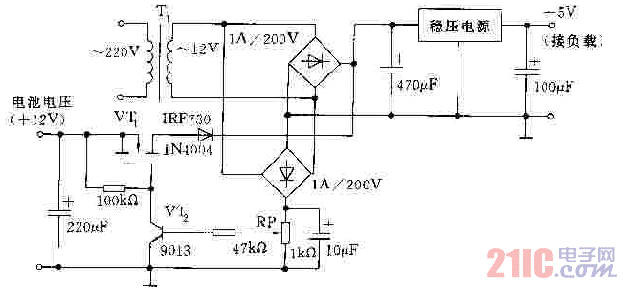

下圖是交直流入自動切換電路,市電電壓經變壓器T1降壓后,再經整流、濾波、穩壓后輸出,供負載工作。同時,另一路通過整流、濾波產生的直流電壓經RP分壓加到VT2的基極,VT2導通,VT1截止。當市電中斷時,VT2由導通轉為截止,此時功率場效應管VT1導通,蓄電池通過VT1加于穩壓電路,輸出穩定的直流電壓供負截。由于采用MOSFET進行快速電子切換,本電路達到電源不間斷的目的。

?
