L296具有完善的過壓、過流、過熱保護及軟啟動功能,設置了重置電路輸出端,禁止輸入端,撬棍輸入、輸出端;輸入電壓范圍寬,根據需要輸入電壓可在9～46V 內確定;最大輸出電流為4A ,最大輸出功率160W ,輸出電壓可在5. 1～40V 范圍內連續可調。其封裝形式為Multiwatt15，引腳排列如圖2所示。

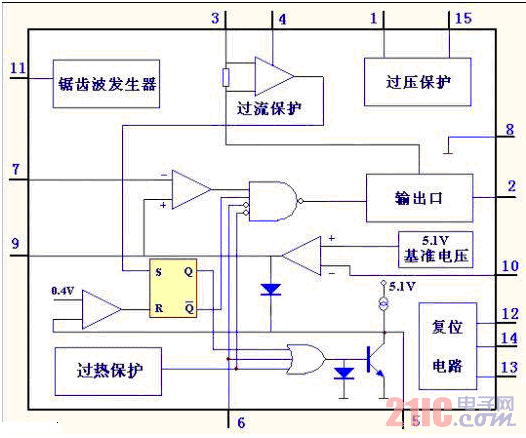

L296內部結構圖

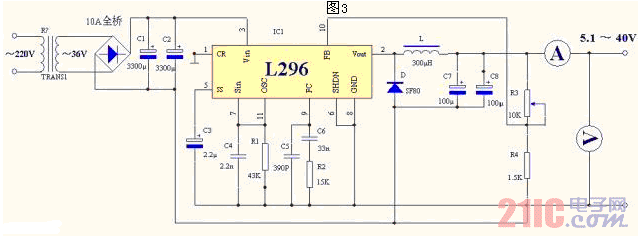

下面是輸出5.1～40V 4A直流可調穩壓電源的電路圖，由于沒有復位輸出，所以12、13、14腳懸空，過壓保護沒有使用，所以15腳懸空，1腳接地，大家可以看到電路非常簡潔，容易制作。
