這一款可調穩壓電源最大輸出電壓約為20V，最大輸出電流可達2A，設有200mA、300mA、600mA三個限流檔位和一個直通檔位，具有輸出指示和過流限制指示，使用方便，能滿足一般檢修的需要。

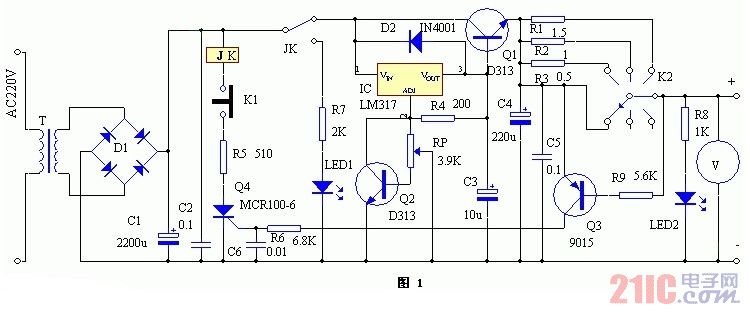

該電源由三端可調穩壓集成電路LM317為核心構成，電路如圖1所示。由于LM317最大輸出電流為1.5A，且當輸入與輸出端壓差過大時功耗，故采用Q1大功率三極管來擴展輸出電流。RP為線繞電位器，可精確調整輸出電壓的大小，Q2是為避免RP觸點接觸不良時，導致輸出電壓高于設定電壓而設置，一般情況下Q2截止，一旦RP觸點開路，則Q2通過RP提供的偏置電壓而導通，使調整端電壓下降，從而使輸出電壓變低。R1、R2、R3、Q3及K2組成電流范圍檢測電路，當負載電流在電阻R1或R2或R3上產生的壓降達到0.3V時，Q3導通，使Q4觸發導通，JK吸合，輸出被切斷，LED2熄滅，LED1變亮，指示此時為過流限制狀態。按動K1即可恢復正常輸出狀態，可控硅G極的C6起抗干撓作用，可減少可控硅的誤觸發。

LED2除作工作狀態指示外，還是該電源空載時的負載，使輸出電壓在有負載與空載時相差不大。電路中的電壓表可用萬用表代替。
