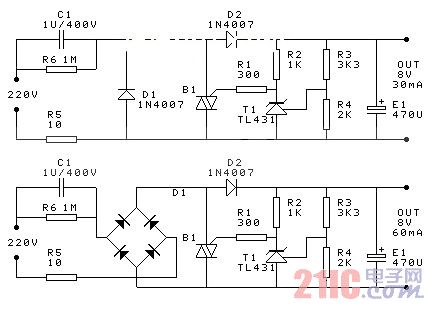

電容C1的容量如果增大一倍,輸出電流可以增加近一倍,但不能太大. 輸出紋波較大,可以在后邊再接7805/317等模擬穩壓器. 改變R3的值,可以改變輸出電壓. 所標輸出電流為最大輸出電流. 雙向可控硅B1為采用1A的即可.。

該電源可以短路. 如果能保證電容C1接在火線上,可以用手摸,本來這個電源是給人不接觸的小電器提供的,只要無極性電容C1耐壓夠,長期使用沒問題,從原理上講,這是一個輸入電壓為220V的并聯穩壓電路,電壓降在C1上,如果輸出電流要大,可以增大C1的容量,我曾經增大到2UF,可以正常使用.也試驗過4UF,在拔插插頭時,火花太大,就沒再使用. 我用的是圖1,可控硅和431都沒損壞,實際上由于E1是C1的470倍,即使在接通的瞬間是交流的峰值300多伏,在E1上也不會有高壓. 功率很好計算,1UF的電容,對50HZ的容抗是3.15k,輸出電流估算:200V/3000歐姆,電流約60MA,如果半波整流,電流只有一半.約30MA 。
