正負壓連續可調、對稱輸出的穩壓電源

（1）電路工作原理

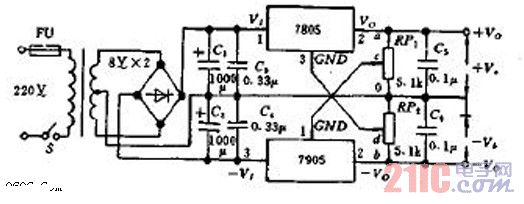

某些情況下要求+Vo和-Vo均能從零伏開始連續可調且始終保持對稱輸出，可采用如圖所示的電路。三端集成穩壓器7805和7905的標稱穩壓值分別為+5V、-5V，實際輸出電壓依次用Vo（即+Vo）、-Vo（即-Vo）來表示，該電路的特點是增加一只同軸電位器RP1、RP2，并將7805的GND端接RP2的滑動觸頭d，7905的GND端則接RP1的滑動觸頭c，當c點從a滑到0，d點從b滑到0時，即可獲得從0V～正負5V范圍內的任何對稱電壓值。該電路是通過改變GND端的電位，來控制穩壓器輸出電位的高低。在調整RP1、RP2的過程中，穩壓器本身的穩壓值仍保持恒定。C1、C2為濾波電容，C3、C4用以減小紋波，并可抑制輸入端的過電壓。C5、C6能改善負載的瞬態響應，吸收高頻瞬態電壓。

（2）注意事項

7805和7905分TO-220塑料封裝、TO-3金屬殼封裝兩種，最大輸出電流均為1.5A，對于TO-220封裝的穩壓器，當其最大允許功能超過1W時應加散熱器。對TO-3封裝而言，超過2W時也需加合適的散熱器。
