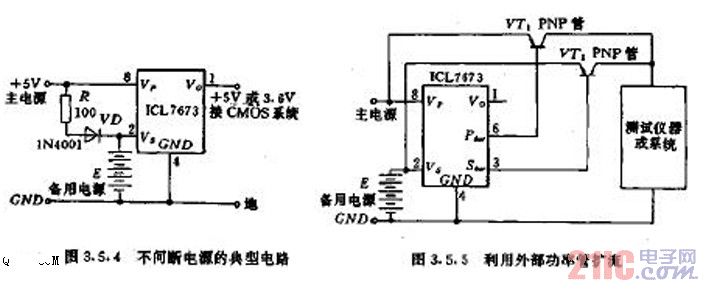

由ICL7673構成的UPS典型電路如圖3.5.4所示。圖中采用+5V主電源，備用電源選3.6V鎳鎘電池組E。正常工作時，+5V電源還經過電阻R和硅二極管VD對鎳鎘電池進行涓流充電，輸出電壓Vo也為+5V.當電網停電時，改由E對CMOS系統繼續供電，輸出電壓變成+3.6V，可保證RAM中的數據不致丟失。VD的作用是掉電后防止E向主電源回路倒灌電流，可選1N4001型二極管。R值依涓流充電電流而定，當充電電流為10mA時，取R=100歐。若需提供較大的輸出電流，可通過外部PNP功率管（例如3AD6、3AD30）進行擴流.

電路如圖3.5.5所示。常態下Pscr=0+VT1導通，主電源經過VT1向儀表（或系統）供電。當電網停電時，Sscr=0，VT2導通，VT1截止，備用電源E經過VT1繼續供電。
