20V、500mA穩壓電源電路

20V、500mA穩壓電源電路
提問者：廣陵云峰 地點：- 瀏覽次數：367 提問時間：12-19 20:19
我有更好的答案
提 交
1條回答
cqeqw 12-24 17:33

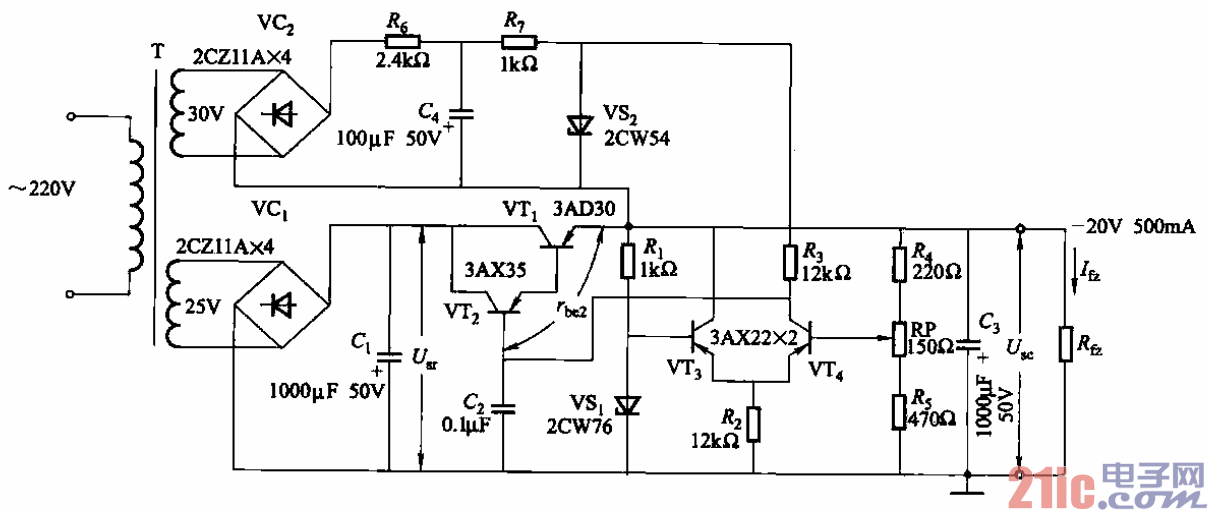

具有輔助電源的串聯型穩壓電源

電路如圖中輔助電源是由二

極管VDi、VD2倍壓整流后用硅穩壓

管vs穩壓而得。圖14-30還采用差

動放大環節（由三極管VT3、VT4

組成）。
